Магистральные фильтры очистки воздуха KRAFTMANN KF
  | Производитель: KRAFTMANN |

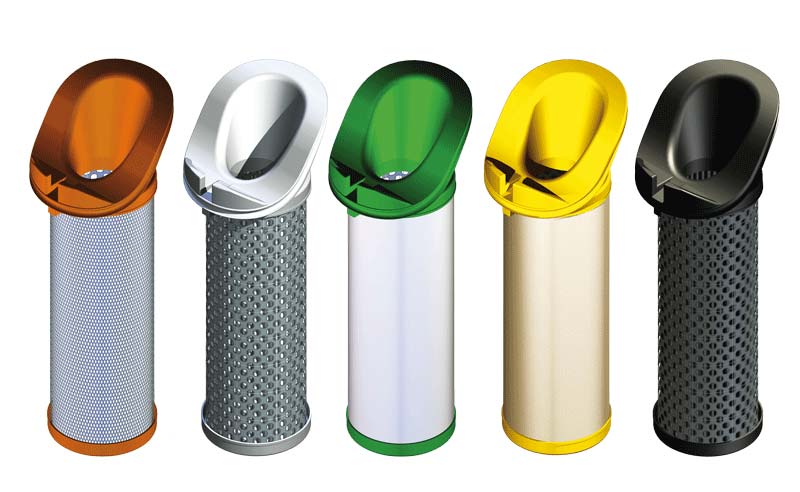

ОписаниеKRAFTMANN предлагает фильтры нового поколения, оптимизированные по производительности и имеющие уникальный фильтрующий элемент для снижения падения давления.
Фильтры сжатого воздуха Kraftmann отличаются от аналогичных фильтров сжатого воздуха малым перепадом давления сжатого воздуха и высокой пропускной способностью (до 250 кубических метров в минуту). А при необходимости работы с высоким давлением (до 50 бар) компания Kraftmann выпустила специальную линейку магистральных фильтров для сжатого воздуха повышенного давления.
| KRAFTMANN ФИЛЬТРЫ | ||||||
| Фильтры серии: SF (ч 3 мкн, м 5 мг/м3), PF (ч 1 мкн, м 0,5 мг/м3), HF (ч 0,01 мкн, м 0,01 мг/м3), UF (ч 0,01 мкн, м 0,0008 мг/м3), CF (ч 0,01 мкн,м 0,003 мг/м3) | ||||||
|
Модель |
Пропускная способность, л/мин |
Макс.давление, бар |
присоед. |
Габариты, ширина х высота х расст от пола, MM |
Модель картриджа | |
|
KF 02 - B* -** |
566 |
16 |
1/4 |
113,6 х 205,5 х 102 |
E - * - 02 | |
|
KF 03 - B* -** |
983 |
16 |
3/8 |
113,6 х 205,5 х 102 |
E - * - 03 | |
|
KF 04 - B* -** |
1416 |
16 |
1/2 |
113,6 х 252 х 102 |
E - * - 04 | |
|
KF 06 - B* -** |
2116 |
16 |
3/4 |
132 х 262,1 х 127 |
E - * - 06 | |
|
KF 07 - B* -** |
2916 |
16 |
3/4 |
132 х 262,1 х 127 |
E - * - 07 | |
|
KF 08 - B* -** |
4450 |
16 |
1 |
132 х 326,1 х 127 |
E - * - 08 | |
|
KF 10 - B* -** |
7283 |
16 |
1 1/2 |
200 х 336,7 х 178 |
E - * - 10 | |
|
KF 11 - B* -** |
10200 |
16 |
1 1/2 |
200 х 433,7 х 178 |
E - * - 11 | |
|
KF 12 - B* -** |
11350 |
16 |
2 |
200 х 566 х 178 |
E - * - 12 | |
|
KF 13 - B* -** |
16466 |
11 |
2 1/2 |
230,8 х 634,4 х 204 |
E - * - 13 | |
|
KF 14 - B* -** |
21950 |
11 |
2 1/2 |
230,8 х 634,4 х 204 |
E -* - 14 | |
|
KF 15 - B* -** |
29166 |
11 |
2 1/2 |
230,8 х 634,4 х 204 |
E - * - 15 | |
|
KF 16 - B* -** |
33983 |
11 |
3 |
230,8 х 817,1 х 204 |
E - * - 16 | |
|
KF 17 - B* -** |
42483 |
11 |
3 |
230,8 х 1085,1 х 204 |
E - * - 17 | |
| * - звездочка заменяется на серию фильтра | ||||||
| ** - две звездочки заменяются на имя доп.опции для фильтра | ||||||
| Пример: фильтр KF02-BSF-DP1 | ||||||
| Наименование доп.опций: | ||||||
| T - Ручной клапан слива конденсата. Установлен в стандарте у CF 02-17. Опция для SF, PF, HF, UF 02-12. | ||||||
| D - Встроенное автоматическое устройство для слива конденсата. Установлен в стандарте на SF,PF,HF,UF 02-12. | ||||||
| W - Внешнее автоматическое устройство для слива конденсата. Опция для KF 13-17. | ||||||
| X - Адаптер для внешнего конденсатоотводчика. Для фильтров KF 02-12 (скорее всего для подключения KXD) | ||||||
| P1 - Индикатор загрязненности "окошко". Установлен в стандарте у SF,PF,HF,UF 02-07. Для CF нет. | ||||||
| G1 - Индикатор загрязненности "манометр". Установлен в стандарте на SF,PF,HF,UF 08-17. Для CF нет. | ||||||
| M - Цифровой монометр. Опция для KF 02-17. Для CF нет. | ||||||
| Z - Интелектуальный электронный конденсатоотводчик KXD. | ||||||
| Данная опция KXD возможна: | ||||||
| для SF (02-08) тип KXD-1 указать в комплектации Z1 | ||||||
| для PF/HF/UF (02-12) тип KXD-1 | ||||||
| для SF (09-12) тип KXD-3 указать в комплектации Z2 | ||||||
| Данный конденсатоотводчик в стандарте установлен: | ||||||
| для PF/HF/UF (13-17) тип KXD-3 указать в комплектации Z2 | ||||||
| для SF (13-17) тип KXD-10 указать в комплектации Z3 | ||||||
