Магистральные фильтры очистки воздуха KRAFTMANN KF/KM/CA, фланцевое подсоединение
   | Производитель: KRAFTMANN |
ОписаниеKRAFTMANN предлагает фильтры нового поколения, оптимизированные по производительности и имеющие уникальный фильтрующий элемент для снижения падения давления.
Фильтры сжатого воздуха Kraftmann отличаются от аналогичных фильтров сжатого воздуха малым перепадом давления сжатого воздуха и высокой пропускной способностью (до 250 кубических метров в минуту). А при необходимости работы с высоким давлением (до 50 бар) компания Kraftmann выпустила специальную линейку магистральных фильтров для сжатого воздуха повышенного давления.
|

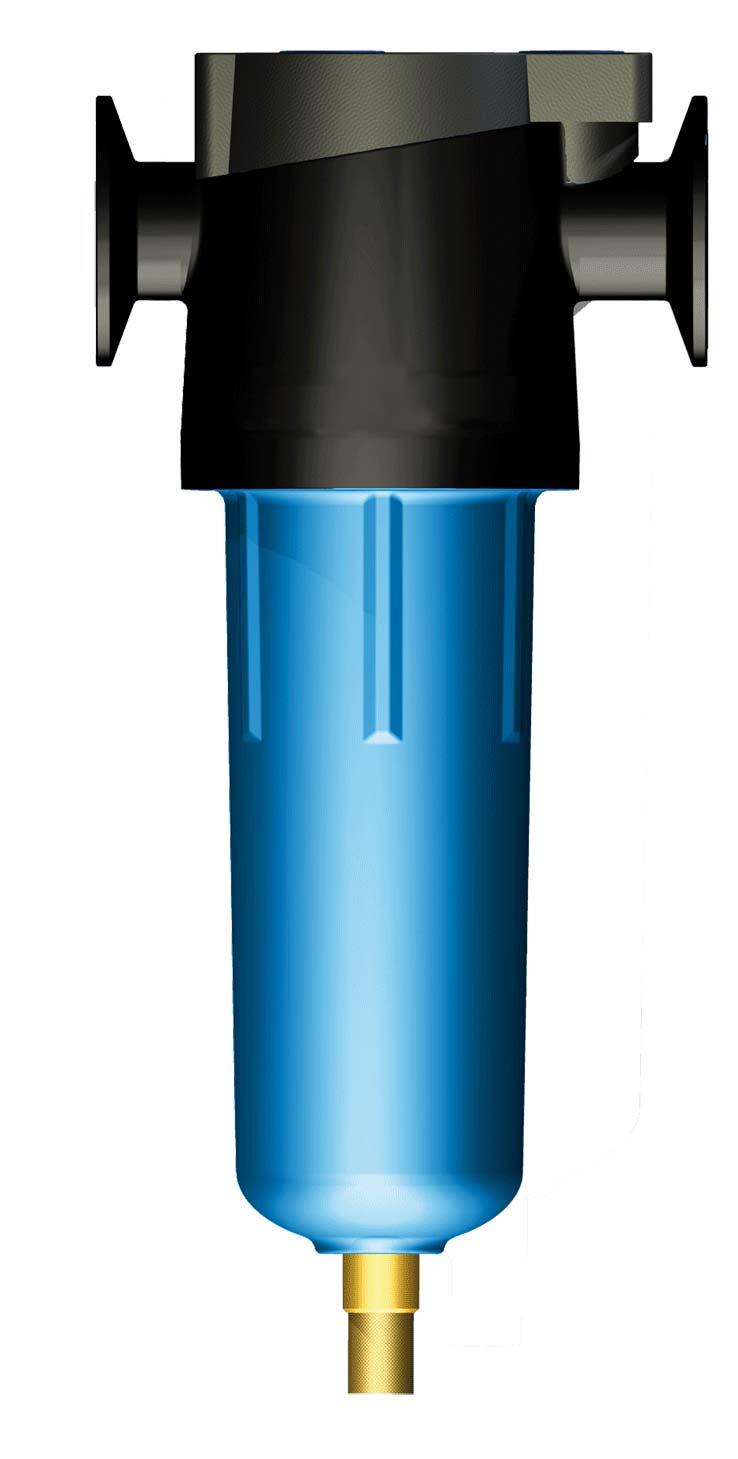

KRAFTMANN фильтры с фланцевым присоединением | |||||
| Фильтры серии KF: KF 9 (ч 3 мкн, м 5 мг/м3), KF 7 (ч 1 мкн, м 1 мг/м3),KF 5 (ч 0,01 мкн, м 0,01 мг/м3), KF 1 (м 0,003 мг/м3) | |||||
|
Модель |
Пропускная способность, л/мин |
Макс.давление, бар |
присоед. |
Габариты, мм |

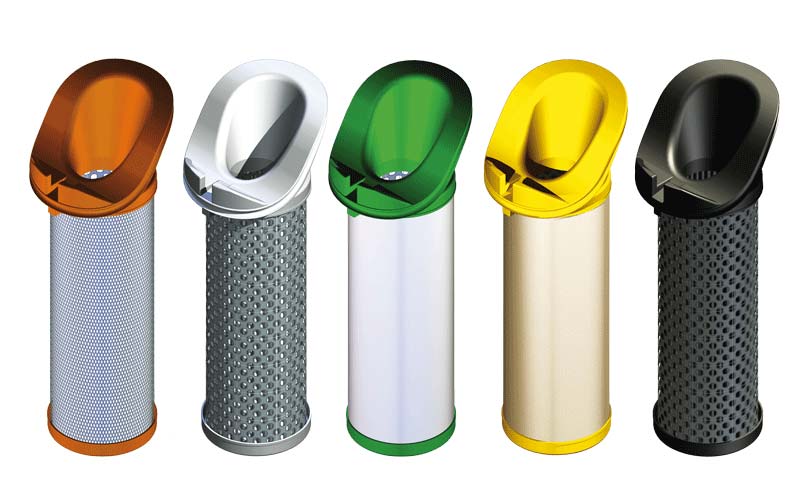

Модель картриджа |
|
KF *-52 |
18500 |
16 |
DN 80 |
1037х350 |
E-*-PV |
|
KF *-54 |
28333 |
16 |
DN 80 |
1055х400 |
E-*-PV (2шт) |
|
KF *-56 |
35416 |
16 |
DN 80 |
1055х400 |
E-*-PV (2шт) |
|
KF *-60 |
52633 |
16 |
DN 100 |
1084х440 |
E-*-PV (3шт) |
|
KF *-64 |
70833 |
16 |
DN 100 |
1111х535 |
E-*-PV (4шт) |
|
KF *-68 |
88500 |
16 |
DN 100 |
1111х535 |
E-*-PV (5шт) |
|
KF *-72 |
141500 |
16 |
DN 150 |
1184х600 |
E-*-PV (8шт) |
|
KF *-76 |
194500 |
16 |
DN 150 |
1219х720 |
E-*-PV (11шт) |
|
KF *-80 |
247500 |
16 |
DN 150 |
1242х750 |
E-*-PV (14шт) |
| * - звездочка заменяется на номер серии фильтра и картриджа. | |||||
| Например: фильтр KF 9-12, картридж к нему E-9-12 | |||||
| Начиная с размера HF*-52 стоимость картриджей ОДИНАКОВА (один тип) - НО разное их КОЛИЧЕСТВО | |||||
|
Фильтры серии KF на высокое давление: KF 9 (3 мкн), KF 7 (1 мкн), KF 5 (0,01 мкн), KF 1 (масло 0,003 мг/м3) | |||||
|
KF *-20 HP48 |
13750 |
48 |
1/2 |
381х122 |
E *-24-08 |
|
KF *-24 HP48 |
22900 |
48 |
1 |
381х122 |
E *-24-08 |
|
KF *-32 HP48 |
57233 |
48 |
1 |
609х100 |
E *-32-11 |
|
KF *-54 HP48 |
115900 |
48 |
DN 65 |
1168х406 |
E *-54 |
| * - звездочка заменяется на номер серии. Например фильтр KF 9-20 HP48 или картридж E 9-24-06. | |||||
|
Фильтры серии KM с большой пропускной способностью, степень фильтрации 0,1 мкн | |||||
|
KM 1 |
3666 |
14 |
2 |
1226х505 |
MM 1F |
|
KM 2 |
7333 |
14 |
2 |
1226х505 |
MM 2F |
|
KM 3 |
14500 |
14 |
2 1/2 |
1556х518 |
MM 3F |
|
KM 4 |
31833 |
14 |
DN 100 |
2054х759 |
MM 4F |
|
KM 5 |
43333 |
14 |
DN 100 |
2120х813 |
MM 5F |
|
KM 6 |
60833 |
14 |
DN 100 |
2529х968 |
MM 6F |
|
KM 7 |
69500 |
14 |
DN 150 |
2529х968 |
MM 7F |
|
KM 8 |
86833 |
14 |
DN 150 |
2529х968 |
MM 8F |
|
Активированный карбоновый фильтр серии CA | |||||
|
CA 71 |
1166 |
16 |
1/2 |
1950х350х750 |
Наполнитель поставляется упаковкой 20кг. |
|
CA 110 |
1833 |
16 |
3/4 |
1950х350х750 | |
|
CA 160 |
2666 |
16 |
3/4 |
1970х350х750 | |
|
CA 200 |
3333 |
16 |
1 |
1980х350х750 | |
|
CA 300 |
5000 |
16 |
1 |
1980х550х750 | |
|
CA 450 |
7500 |
16 |
1 1/2 |
1990х550х750 | |
|
CA 650 |
10833 |
16 |
1 1/2 |
1990х550х750 | |
|
CA 800 |
13333 |
16 |
2 |
2000х550х750 | |
|
CA 1000 |
16666 |
10 |
2 1/2 |
2210х899х800 | |
|
CA 1250 |
20833 |
10 |
2 1/2 |
2500х899х800 | |
|
CA 1600 |
26666 |
10 |
3 |
2380х1019х960 | |
|
CA 1900 |
31666 |
10 |
3 |
2380х1012х1010 | |
|
CA 2250 |
37500 |
10 |
DN 100 |
2795х1077х1010 | |
|
CA 2700 |
45000 |
10 |
DN 100 |
2830х1202х1110 | |
|
CA 3600 |
60000 |
10 |
DN 100 |
2830х1202х1110 | |
|
CA 5150 |
85833 |
10 |
DN 100 |
2830х1502х1540 | |
|
CA 7100 |
118333 |
10 |
DN 150 |
2949х1565х1540 | |
|
CA 9300 |
155000 |
10 |
DN 150 |
3263х1779х1580 | |
