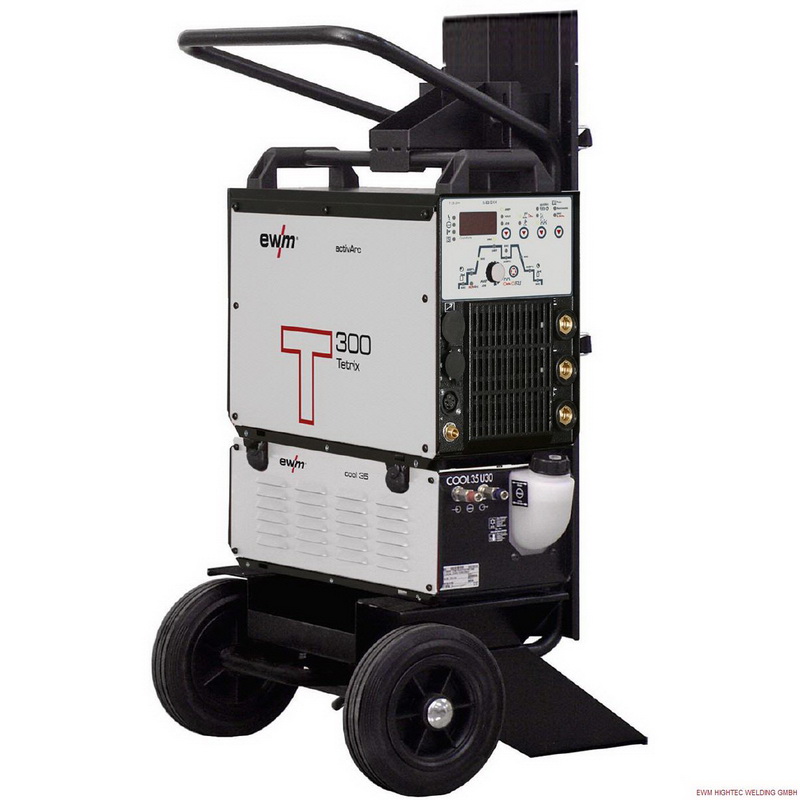

EWM Tetrix 300 AC/DC Аппарат для сварки TIG постоянным и переменным током
КОД: 090-000132-00502
      | Производитель: EWM |
ОписаниеПредставляем Вашему вниманию сварочный аппарат TETRIX 300 AC/DC для аргонодуговой сварки неплавящимся электродом в среде инертного газа TiG и ручной дуговой сварки MMA постоянным и переменным током.
Сварочный аппарат TETRIX 300 AC/DC activArc имеет возможность осуществлять сварочный процесс по технологии EWM-АctivArc, которая качественным образом преображает TIG сварку за счёт максимального использования энергии дуги. Динамичная система управления следит за тем, чтобы в случае изменения расстояния между сварочной горелкой и сварочной ванной подаваемая энергия оставалась постоянной. Метод применяется на всем диапазоне значений тока. В комбинации с импульсной сваркой TIG (диапазон кГц) положительные свойства процесса дополнительно усиливаются. Подробнее о технологии ActivArc.
- EWM-activArc – концентрированная и мощная TIG дуга. Быстрая, качественная и простая сварка во всем диапазоне мощности;
- Сварка на переменном токе: синхронная работа двух аппаратов для двусторонней, одновременной сварки, специальная сварка переменным током для более простого соединения алюминиевых листов разной толщины, например, 1 мм к 10 мм
- COMFORT, SYNERGIC: подходит для роботизированного, промышленного и механизированного применения, а также документирования благодаря опциональным интерфейсам
- Сварка TIG c высокочастотным (HF) и контактным зажиганием дуги;
- Отличные характеристики сварки алюминия и его сплавов;
- Сварка штучными электродами c функциями против прилипания электрода (Antistick) и горячий старт (Hotstart) для надежного зажигания дуги;
- Интуитивно понятный интерфейс и настройка параметров на цифровом дисплее;
- Функция удержания для простого считывания и анализа параметров сварки после завершения сварочных работ;
- Максимальная мобильность и компактность;
- Расширение возможностей в зависимости от потребностей без дополнительных инструментов;
- Идеальные характеристики зажигания и процесса сварки благодаря инверторному источнику EWM;
- Оптимально для широкого круга задач;
- Максимальная экономичность и производительность;
- Продуманная конструкция корпуса и система вентиляции, позволяющая увеличить продолжительность включения и минимизировать загрязнения внутри аппарата;
- Защита от перегрева благодаря встроенному реле;
- Большой допуск колебаний сетевого напряжения;
- На 100 % проверено и протестировано.
Область применения:
- Сварка TIG переменным током: алюминия и его сплавов
- Сварка TIG постоянным током (прямая полярность): низкоуглеродистой, низколегированной и высоколегированной стали, медных и специальных сплавов
- Сварка MMA (постоянным током) электродами с рутиловым и основным покрытием: низкоуглеродистая, низколегированная и высоколегированная сталь
- Производственные и ремонтные работы, металлоконструкции, строительство, пищевая и химическая промышленность, производство трубопроводов, емкостей и аппаратов, машино-,
приборо- и станкостроение и т.д.
| Tetrix 300 AC/DC - Технические характеристики | |||||||||
| TIG | MMA | ||||||||
| Сетевое напряжение | V | 400 | 400 | ||||||
| Диапазон регулирования сварочного тока | A | 5 - 300 | 5 - 300 | ||||||
| Продолжительность включения при температуре окружающей среды | °C | 25 | 40 | 25 | 40 | ||||
| 35% | A | - | - | - | - | ||||
| 40% | A | - | 300 | - | - | ||||
| 45% | A | 300 | - | - | - | ||||
| 50% | A | - | - | - | - | ||||
| 60% | A | - | 270 | - | 260 | ||||
| 65% | A | 270 | - | 260 | - | ||||
| 100% | A | 220 | 210 | 210 | 200 | ||||
| Частота тока в сети | Hz | 50 / 60 | |||||||
| Сетевой предохранитель (плавкий инерционный предохранитель) | A | 3 x 16 | |||||||
| Сетевое напряжение (допуски) | 3 x 400 V (-25 % - + 20 %) | ||||||||
| Максимальная потребляемая мощность | kVA | 8,3 | 12 | ||||||
| Рекомендуемая мощность генератора | kVA | 16,4 | |||||||
| Габариты (Д х Ш х В) | mm | 570 x 240 x 550 | |||||||
| Вес | kg | 36,5 | |||||||
| Класс защиты | IP 23 | ||||||||
| Класс изоляции | F | ||||||||
| Подключение горелки | decentral | ||||||||
| Стандарты | IEC 60 974-1 / IEC 60 974-10 / CE / S | ||||||||
| Выбор панели управления | ||
|
| |
|

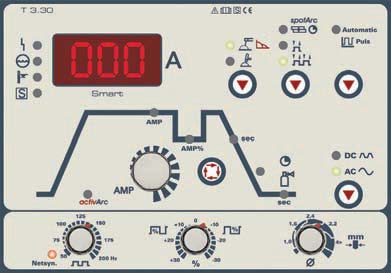

SMART - легкая настройка! |

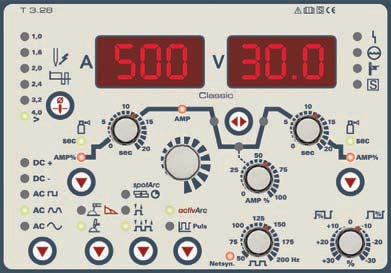

CLASSIC - привычная настройка параметров! | |
|
| |

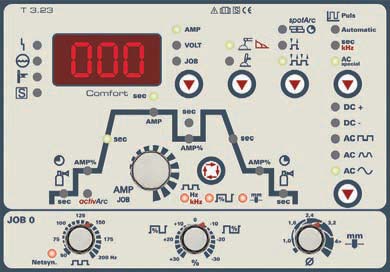

| COMFORT - проверенный комфорт! Управление одним потенциометром всеми параметрами сварки. Возможность программирования пользователем 10 JOBs (сварочных заданий) для часто повторяющихся сварочных работ. |

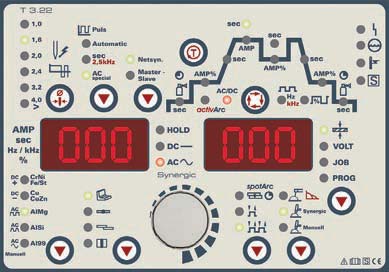

SYNERGIC - максимальный комфорт! Однокнопочное управление с до 256 заранее запрограммированными сварочными заданиями (JOBs) и всеми важнейшими сварочными параметрами | |
| Преимущества EWM-activArc | ||
|
быстрая сварка за счет концентрированной дуги незначительный объем доработки за счет уменьшенной побежалости на изделии; меньше расход присадочного материала; меньший расход защитного газа и меньшее время сварки. | |
|
глубокое проплавление для оптимального провара корня шва; вольфрамовый электрод не прилипает при прикосновении к расплавленному металлу; уменьшение расстояния между вольфрамовым электродом и изделием в процессе сварки позволяет концентрировать дугу с постоянной энергией; сведение к минимуму или предотвращение коротких замыканий; оптимальная геометрия шва стабильная по направленности дуга; очень быстрая реакция при изменении длины дуги; минимальная зона термического влияния; увеличенное давление плазмы в дуге; | |
|
быстрота выбора сварочного задания; меньше вспомогательных работ и доработок; отличные характеристики провара благодаря высокому давлению дуги точная и удобная настройка всех параметров; минимизация ошибок в режиме прихватывания — отсутствуют включения вольфрама; настройка параметров в зависимости от толщины материала | |
| *Сравнение | |||
|
|
| |
|
Стандартная TIG сварка |
EWM activArc |
EWM activArc (импульсный режим в диапазоне Кгц) | |
| ВАРИАНТЫ КОМПЛЕКТАЦИЙ АППАРАТА. ОСНОВНОЙ КОМПЛЕКТ. | ||
| Тип | Обозначение | Артикул |
| Сварочный аппарат TETRIX 300 AC/DC с панелью управления SMART. Жидкостное охлаждение горелки. | ||
| TETRIX 300 AC/DC SMART activArc TMD | Сварочный источник | 090-000132-00502 |
| COOL35 U31 | Модуль охлаждения с центробежным насосом | 090-008235-00502 |
| TROLLY 35-2 | Транспортная тележка | 090-008198-00000 |
| TIG 450 WD 4M 8P 2T UD | Горелка 4м, жидкость, | 094-010994-00200 |
| WK50QMM 4M KL | Кабель заземления, зажим | 092-000003-00000 |
| DM1 32L/MIN 3/4 - 3/8 | Редуктор давления | 094-011763-00000 |
| G1 3/4 - 3/8 2M | Газовый шланг | 094-013031-00000 |
| Сварочный аппарат TETRIX 300 AC/DC с панелью управления CLASSIC. Жидкостное охлаждение горелки | ||
| TETRIX 300 AC/DC CLASSIC activArc TMD | Сварочный источник | 090-000119-00502 |
| COOL35 U31 | Модуль охлаждения с центробежным насосом | 090-008235-00502 |
| TROLLY 35-2 | Транспортная тележка | 090-008198-00000 |
| TIG 450 WD 4M 8P 2T UD | Горелка 4м, жидкость, | 094-010994-00200 |
| WK50QMM 4M KL | Кабель заземления, зажим | 092-000003-00000 |
| DM1 32L/MIN 3/4 - 3/8 | Редуктор давления | 094-011763-00000 |
| G1 3/4 - 3/8 2M | Газовый шланг | 094-013031-00000 |
| Сварочный аппарат TETRIX 300 AC/DC с панелью управления COMFORT. Жидкостное охлаждение горелки | ||
| TETRIX 300 AC/DC COMFORT activArc TMD | Сварочный источник | 090-000120-00502 |
| COOL35 U31 | Модуль охлаждения с центробежным насосом | 090-008235-00502 |
| TROLLY 35-2 | Транспортная тележка | 090-008198-00000 |
| TIG 450 WD 4M 8P 2T UD | Горелка 4м, жидкость, | 094-010994-00200 |
| WK50QMM 4M KL | Кабель заземления, зажим | 092-000003-00000 |
| DM1 32L/MIN 3/4 - 3/8 | Редуктор давления | 094-011763-00000 |
| G1 3/4 - 3/8 2M | Газовый шланг | 094-013031-00000 |
| Сварочный аппарат TETRIX 300 AC/DC с панелью управления SYNERGIC. Жидкостное охлаждение горелки | ||
| TETRIX 300 AC/DC SYNERGIC activArc TMD | Сварочный источник | 090-000121-00502 |
| COOL35 U31 | Модуль охлаждения с центробежным насосом | 090-008235-00502 |
| TROLLY 35-2 | Транспортная тележка | 090-008198-00000 |
| TIG 450 WD 4M 8P 2T UD | Горелка 4м, жидкость, | 094-010994-00200 |
| WK50QMM 4M KL | Кабель заземления, зажим | 092-000003-00000 |
| DM1 32L/MIN 3/4 - 3/8 | Редуктор давления | 094-011763-00000 |
| G1 3/4 - 3/8 2M | Газовый шланг | 094-013031-00000 |
| ОПЦИИ. | ||
| Тип | Обозначение | Артикул |
| EH50 4M | Электрододержатель | 092-000004-00000 |
| POWERSHIELD 5-13 | Маска сварщика «Хамелеон» | 094-013727-00000 |
| POWERSHIELD 9-13 | Маска сварщика «Хамелеон» | 094-013728-00000 |
| RS POWERSHIELD | Рюкзак для маски POWERSHIELD | 098-003542-00000 |
| RT1 19POL | Дистанционный регулятор тока | 090-008097-00000 |
| RTP1 19POL | Дистанционный регулятор TIG/MMA (ток, время импульса, баланса, частоты, диапазон частоты 0,25-10 Гц) | 090-008098-00000 |
| RTP2 19POL | Дистанционный регулятор TIG/MMA (ток, время импульса, баланса и частоты, диапазон частоты 0,25-10 Гц) | 090-008099-00000 |
| RA5 19POL 5M | Кабель для ДУ, 5м | 092-001470-00005 |
| RA5 19POL 10M | Кабель для ДУ, 10м | 092-001470-00010 |
| RA5 19POL 20M | Кабель для ДУ, 20м | 092-001470-00020 |
| RV5M 19POL | Удлинитель для кабеля | 092-000857-00000 |
| RTF1 19POL 5M | Педаль дистанционного управления током кабелем 5 м | 094-006680-00000 |
| TGM 40230 HANDY | Устройство для заточки вольфрамовых электродов 1,0-4,0mm HANDY | 098-003412-00001 |
| FCTGM | Фильтрующий элемент для HANDY | 098-003679-00000 |
| TGM 40230 PORTA | Устройство для заточки вольфрамовых электродов 1,0-4,0mm PORTA | 098-003694-00000 |
| RC 300 | Планшетный ПК EWM, в комплекте ПО, адаптер и интерфейс | 090-008238-00002 |
| EWM POWERCLEANER ECO SET |
Система очистки шва POWERCLEANER ECO, полностью готова к применению | 094-012150-00000 |
| EWM POWERCLEANER PRO SET |
Система очистки шва POWERCLEANER PRO, полностью готова к применению | 094-012149-00000 |
|
|
|
|
| |||||
|
Маска сварщика POWERSHIELD II «Хамелеон» |
Рюкзак для маски POWERSHIELD |
Планшетный ПК |
Устройство для заточки вольфрамовых электродов o1,0-4,0mm |
Устройство для заточки вольфрамовых электродов o1,0-4,0mm | |||||
|
 |
|
|
| |||||
|
Редуктор давления со шлангом |
Транспортная тележка TROLLY 35-2 |
Модуль охлаждения |
Система очистки шва POWERCLEANER ECO SET |
Система очистки шва POWERCLEANER PRO SET | |||||
|
|
|
|
| |||||
|
Электрододержатель |
RTF1 19POL 5M |
|
|
| |||||
