Hunger B325 - Универсальный стенд для расточки и шлифования тормозных барабанов и дисков
КОД: 325.00.605.00
        | Производитель: HUNGER |
ОписаниеВ325 Стандартный стенд для современных сервисных станций по ремонту тормозных систем.

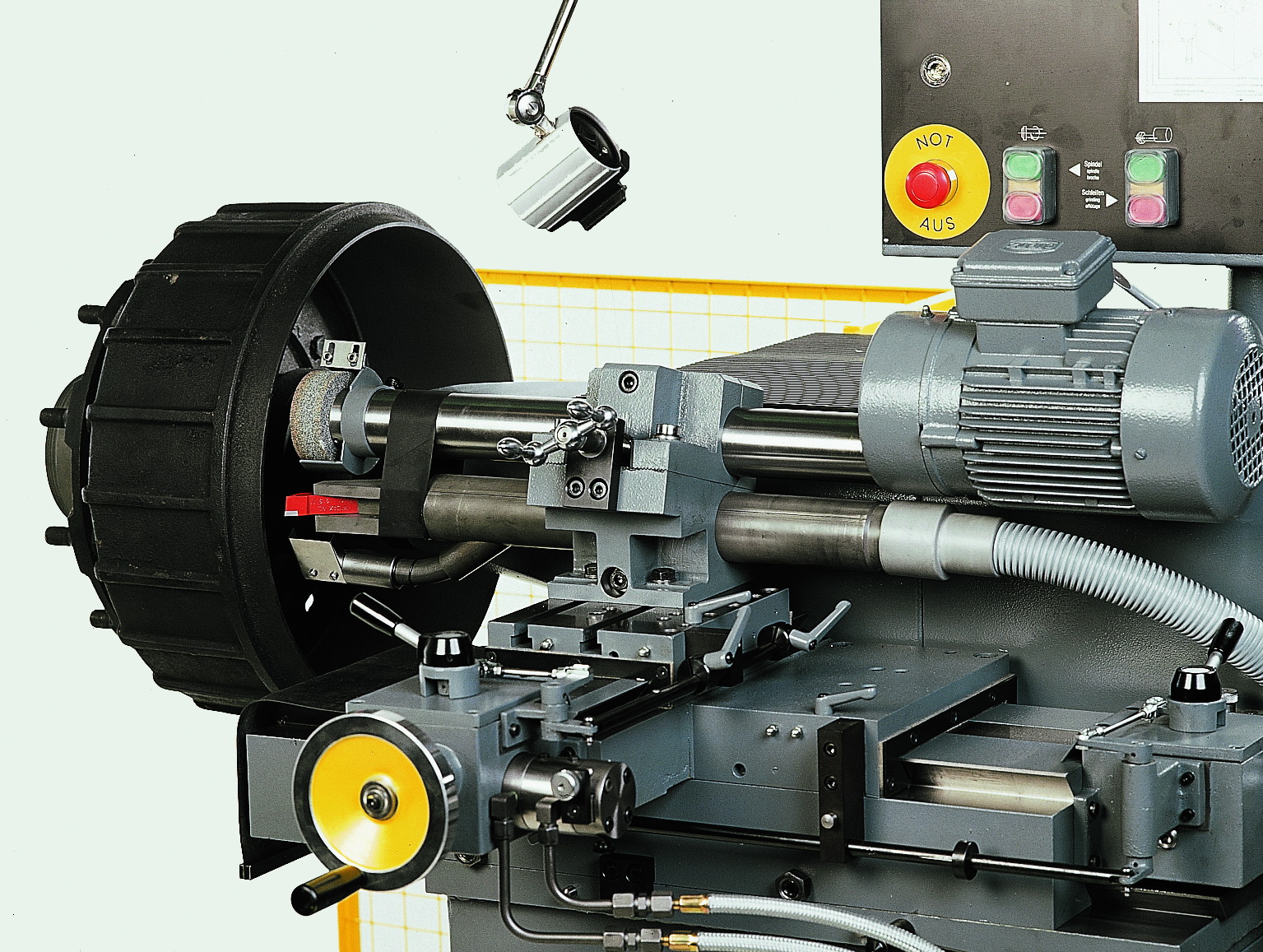

B 325 является универсальным стендом для расточки и шлифования тормозных барабанов и дисков, оснащенный поперечной подачей. Он также превосходно подходит для проточки и шлифования маховиков. Учитывая все достоинства, он становится стандартным стендом для оснащения современных сервисных мастерских.
Основные преимущества:
Увеличенный разнос конических роликовых опорных подшипников позволяет рабочему валу выдерживать высокие нагрузки (до 800 кг!) без дополнительных опор. Это дает возможность быстро, просто и беспрепятственно устанавливать тормозные барабаны, как с колесами, так и без них. Обычно тормозные барабаны растачиваются черновым проходом вперед и чистовым в обратном направлении. Однако, при необходимости, возможно, произвести одновременное растачивание и шлифование поверхности барабана за один проход. Мощная и эффективная система удаления пыли и стружки обеспечивает чистоту и экологическую безопасность рабочей зоны станции.
Высокая прибыльность стенда В325 в сочетании с его превосходными эксплуатационными характеристиками дает отличное соотношение «цена/качество». Обработка приблизительно 85 тормозных барабанов на стенде В325 покрывает ежегодные постоянные издержки.
Стенд был протестирован и одобрен практически всеми лидирующими производителями коммерческого транспорта.
Технические характеристики
Характеристики обрабатываемых изделий
Макс. диаметр колеса 1800 мм
Макс. растачиваемый и шлифуемый диаметр 1000 мм
Мин. растачиваемый диаметр 150 мм
Мин. шлифуемый диаметр:
с двойным держателем 285 мм
с одинарным держателем 260 мм
Макс. глубина растачивания и шлифования 315 мм
Макс. диам. тормозного диска 600 мм
Макс. толщина тормозного диска 60 мм
Макс. радиальная ширина тормозного диска 130 мм
Макс. диаметр маховика 600 мм
Мин. диаметр маховика 300 мм
Перемещение салазок параллельно шпинделю 320 мм
Перемещение салазок под прямым углом к шпинделю 160 мм
Регулировка базы салазок 200 мм
Скорость вращения шпинделя и подача
Бесступенчатая скорость вращения шпинделя 20-125 об/мин
Скорость вращения при шлифовании 4500 об/мин
Прерывистая подача вперед и реверсивная бесступенчато регулируемая 0 - 0,40 мм/об.
Электрическое оборудование
Потребляемая мощность 2,6 кВт
Напряжение сети 400 V (230 V)
Тип тока 3-фазный
Частота 50 Гц
Предохранитель электроснабжения 16 A
Класс защиты IP 54
Мощность электродвигателей:
основной электродвигатель 1,5 кВт
электродвигатель привода шлифования 1,1 кВт
Габаритные размеры и вес
L x W x H (включая защитную сетку) - 2,0 x 2,0 x 2,1 м
Требуемая площадь для стенда
и рабочей зоны - L x W3,0 x H3,0 м
Расстояние от основного шпинделя до пола - 1110 м
Вес стенда, включая стандартные принадлежности и упаковку – около 800 кг.
Прибыльность даже при частичной загрузке. Прерывистая подача и регулируемые по оси салазки.
Прерывистая подача
Стенд B 325 оснащен специально разработанным фирмой Hunger механизмом прерывистой подачи. Это позволяет воспроизводить практически цилиндрическую проточку, за место обычной винтовой.
постоянная - прерывистая
Преимущества
1. Предотвращается смещение тормозных накладок в сторону. Отсутствует эффект «стука тормозных колодок».
2. Можно устанавливать большее значение подач, и таким образом снижать машинное время на 60%.
3. Более грубая поверхность ускоряет процесс притирки между тормозной накладкой и барабаном или диском.
4. Шлифование барабанов обычно больше не является необходимым.
Для быстрой и точной регулировки растачиваемого диаметра и скорости вращения шпинделя стенд можно оснастить LCD дисплеями.
Регулируемые в осевом направлении салазки
Компоновка направляющих салазок B 325 позволяет осуществлять их смещение в осевом направлении в пределах 200 мм, для того чтобы приблизить их к обрабатываемому изделию. Это дает возможность использовать очень короткий режущий инструмент для того, чтобы избежать вибраций.
Принадлежности

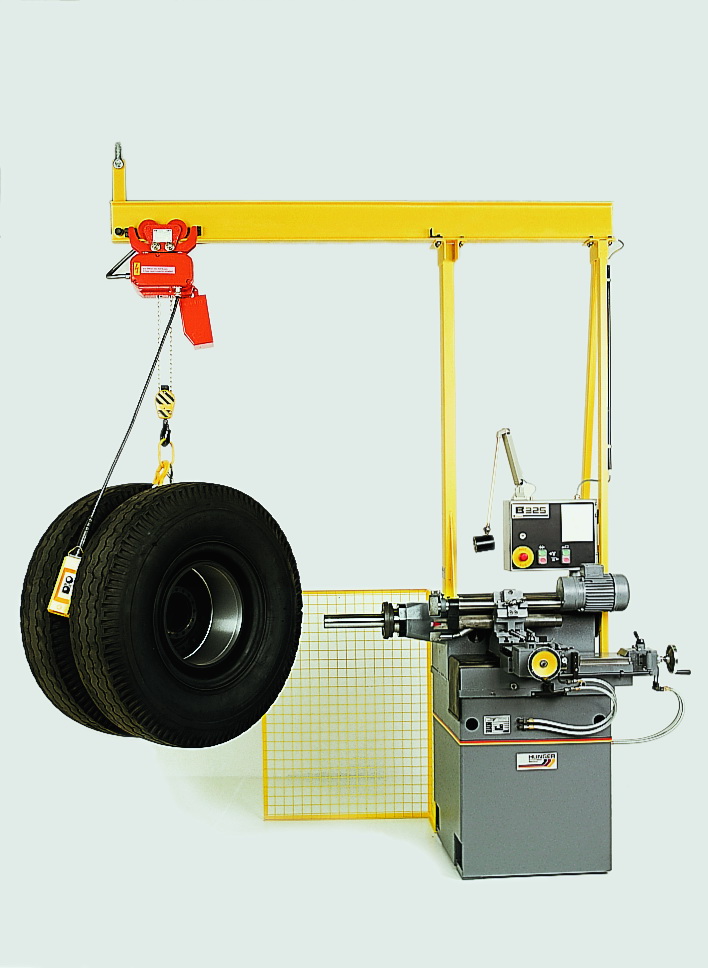

Стреловой кран крепится непосредственно к стенду. Он может комплектоваться электрической или ручной лебедкой.
Сдвоенные колесные пары поднимаются при помощи петли (фото), одиночные колеса при помощи захвата, а барабаны в отдельности при помощи вилки.
Полная универсальность: операционные возможности стендов B 325 и B 355
Обработка барабанов может осуществляться как при подаче вперед, так и при подаче назад. Могут быть установлены любые желаемые скорости подачи.
При необходимости можно производить одновременную расточку и шлифование обрабатываемой поверхности.
Тормозные диски
Тормозные диски любых размеров, с или без ступицы, могут быть проточены с обеих сторон за один проход при помощи регулируемого держателя.
Маховики

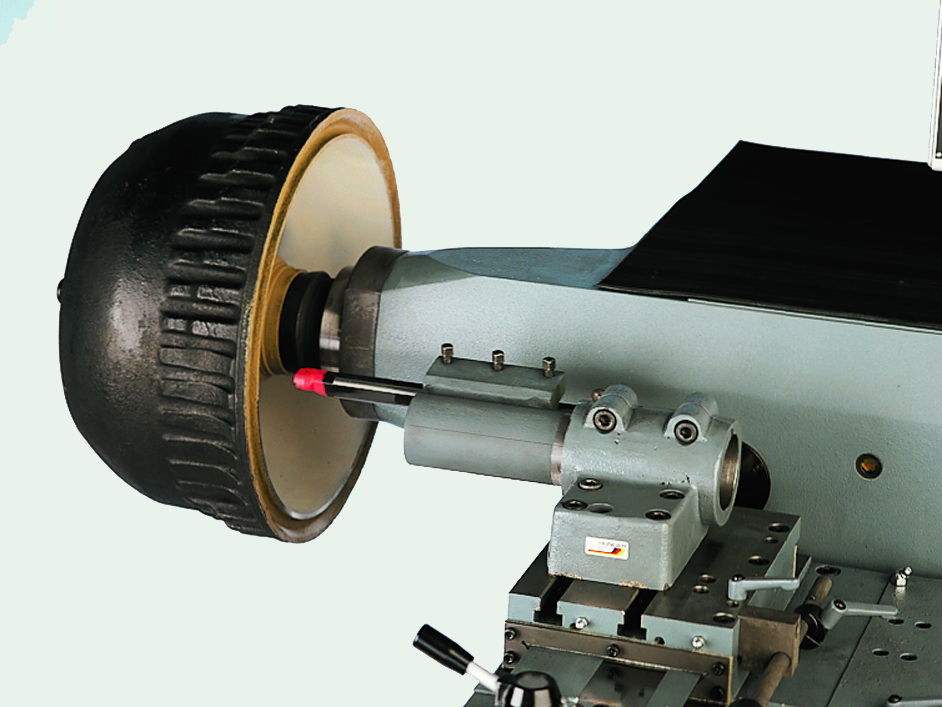

Тормозные барабаны без ступицы могут быть закреплены при помощи 3-х кулачкового патрона. Барабаны легковых автомобилей растачиваются изогнутым резцовым держателем.
Тормозные накладки
При помощи необходимой крепежной оснастки можно обрабатывать снятые с оси тормозные накладки.
2 варианта комплекта поставки стенда B325:
Аксессуары:
312.45.360.00 - Лампа машинная, 220В
355.90.220.00 - Счетчик рабочих часов
355.13.700.00 - Цифровой счетчик для индикации растачиваемого диаметра барабана
355.90.300.00 - Цифровой дисплей для индикации скорости вращения шпинделя
325.01.210.00 - Инструмент для расточки небольших тормозных барабанов, внутренний диаметр 150-280 мм
355.06.110.00 - Оснастка для крепления небольших тормозных барабанов, дисков и маховиков
325.02.100.00 - Инструмент для одновременной расточки и шлифовки тормозных барабанов
325.03.220.00 - Инструмент для проточки тормозных дисков
325.04.100.00 - Инструмент для проточки и шлифовки маховиков
325.06.110.00 - Крепежная оснастка для небольших тормозных барабанов, дисков и маховиков
B 325 является универсальным стендом для расточки и шлифования тормозных барабанов и дисков, оснащенный поперечной подачей. Он также превосходно подходит для проточки и шлифования маховиков. Учитывая все достоинства, он становится стандартным стендом для оснащения современных сервисных мастерских.
Основные преимущества:
- технически совершенная «прерывистая» подача
- короткие резцовые держатели, вследствие регулируемых по оси салазок
- бесступенчато регулируемые скорость вращения шпинделя и подачи
- продольная и поперечная подачи в обеих направлениях
- привод подач при помощи электронно управляемых DC моторов
Увеличенный разнос конических роликовых опорных подшипников позволяет рабочему валу выдерживать высокие нагрузки (до 800 кг!) без дополнительных опор. Это дает возможность быстро, просто и беспрепятственно устанавливать тормозные барабаны, как с колесами, так и без них. Обычно тормозные барабаны растачиваются черновым проходом вперед и чистовым в обратном направлении. Однако, при необходимости, возможно, произвести одновременное растачивание и шлифование поверхности барабана за один проход. Мощная и эффективная система удаления пыли и стружки обеспечивает чистоту и экологическую безопасность рабочей зоны станции.
Высокая прибыльность стенда В325 в сочетании с его превосходными эксплуатационными характеристиками дает отличное соотношение «цена/качество». Обработка приблизительно 85 тормозных барабанов на стенде В325 покрывает ежегодные постоянные издержки.
Стенд был протестирован и одобрен практически всеми лидирующими производителями коммерческого транспорта.
Технические характеристики
Характеристики обрабатываемых изделий
Макс. диаметр колеса 1800 мм
Макс. растачиваемый и шлифуемый диаметр 1000 мм
Мин. растачиваемый диаметр 150 мм
Мин. шлифуемый диаметр:
с двойным держателем 285 мм
с одинарным держателем 260 мм
Макс. глубина растачивания и шлифования 315 мм
Макс. диам. тормозного диска 600 мм
Макс. толщина тормозного диска 60 мм
Макс. радиальная ширина тормозного диска 130 мм
Макс. диаметр маховика 600 мм
Мин. диаметр маховика 300 мм
Перемещение салазок параллельно шпинделю 320 мм
Перемещение салазок под прямым углом к шпинделю 160 мм
Регулировка базы салазок 200 мм
Скорость вращения шпинделя и подача
Бесступенчатая скорость вращения шпинделя 20-125 об/мин
Скорость вращения при шлифовании 4500 об/мин
Прерывистая подача вперед и реверсивная бесступенчато регулируемая 0 - 0,40 мм/об.
Электрическое оборудование
Потребляемая мощность 2,6 кВт
Напряжение сети 400 V (230 V)
Тип тока 3-фазный
Частота 50 Гц
Предохранитель электроснабжения 16 A
Класс защиты IP 54
Мощность электродвигателей:
основной электродвигатель 1,5 кВт
электродвигатель привода шлифования 1,1 кВт
Габаритные размеры и вес
L x W x H (включая защитную сетку) - 2,0 x 2,0 x 2,1 м
Требуемая площадь для стенда
и рабочей зоны - L x W3,0 x H3,0 м
Расстояние от основного шпинделя до пола - 1110 м
Вес стенда, включая стандартные принадлежности и упаковку – около 800 кг.
Прибыльность даже при частичной загрузке. Прерывистая подача и регулируемые по оси салазки.
Прерывистая подача
Стенд B 325 оснащен специально разработанным фирмой Hunger механизмом прерывистой подачи. Это позволяет воспроизводить практически цилиндрическую проточку, за место обычной винтовой.
постоянная - прерывистая
Преимущества
1. Предотвращается смещение тормозных накладок в сторону. Отсутствует эффект «стука тормозных колодок».
2. Можно устанавливать большее значение подач, и таким образом снижать машинное время на 60%.
3. Более грубая поверхность ускоряет процесс притирки между тормозной накладкой и барабаном или диском.
4. Шлифование барабанов обычно больше не является необходимым.
Для быстрой и точной регулировки растачиваемого диаметра и скорости вращения шпинделя стенд можно оснастить LCD дисплеями.
Регулируемые в осевом направлении салазки
Компоновка направляющих салазок B 325 позволяет осуществлять их смещение в осевом направлении в пределах 200 мм, для того чтобы приблизить их к обрабатываемому изделию. Это дает возможность использовать очень короткий режущий инструмент для того, чтобы избежать вибраций.
Принадлежности
- Инструмент и оснастка для любых тормозных барабанов
- шлифовальное приспособление для барабанов и маховиков
- двойной держатель для одновременной расточки и шлифовки барабанов
- держатель инструмента для проточки тормозных дисков
- оснастка для тормозных дисков
- инструмент и оснастка для маховиков
- LCD- дисплеи для индикации растачиваемого диаметра и скорости вращения шпинделя
- транспортная и установочная тележка
- стреловой кран с электрической или ручной лебедкой
- система удаления пыли и стружки
- защитная сетка и пр.
Подъемная тележка

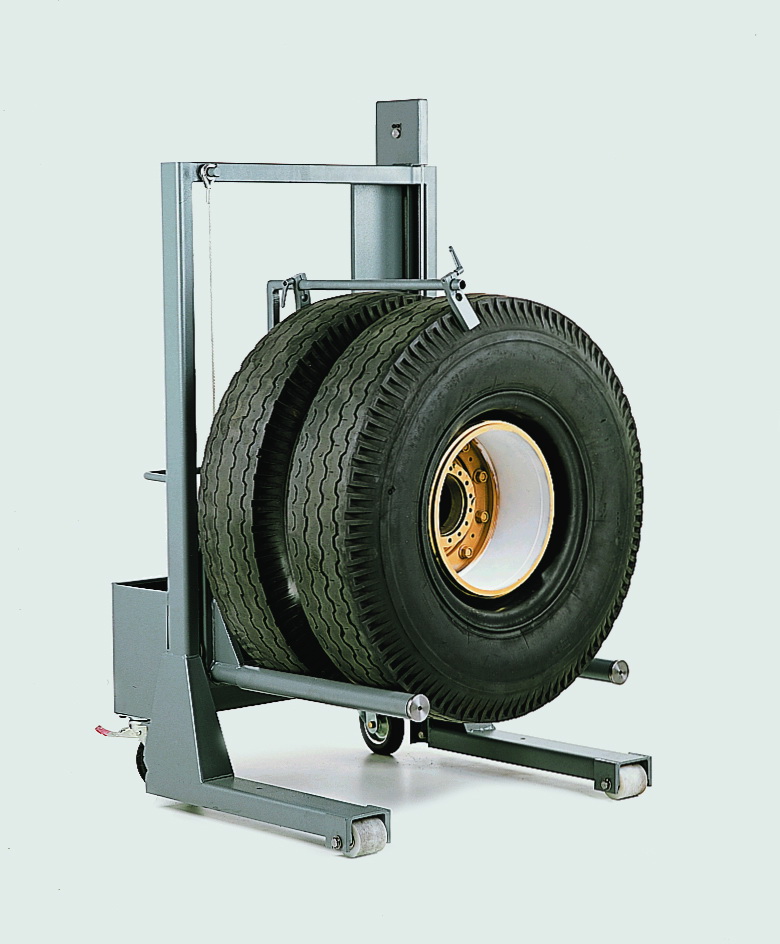

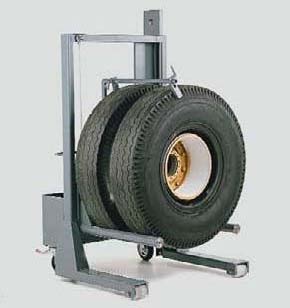

Подъемная тележка HUNGER подходит для транспортировки колес и барабанов, а также для их установки и снятия со стенда.
Сдвоенные колесные пары поднимаются при помощи петли (фото), одиночные колеса при помощи захвата, а барабаны в отдельности при помощи вилки.
Полная универсальность: операционные возможности стендов B 325 и B 355
Обработка барабанов может осуществляться как при подаче вперед, так и при подаче назад. Могут быть установлены любые желаемые скорости подачи.
При необходимости можно производить одновременную расточку и шлифование обрабатываемой поверхности.
Тормозные диски

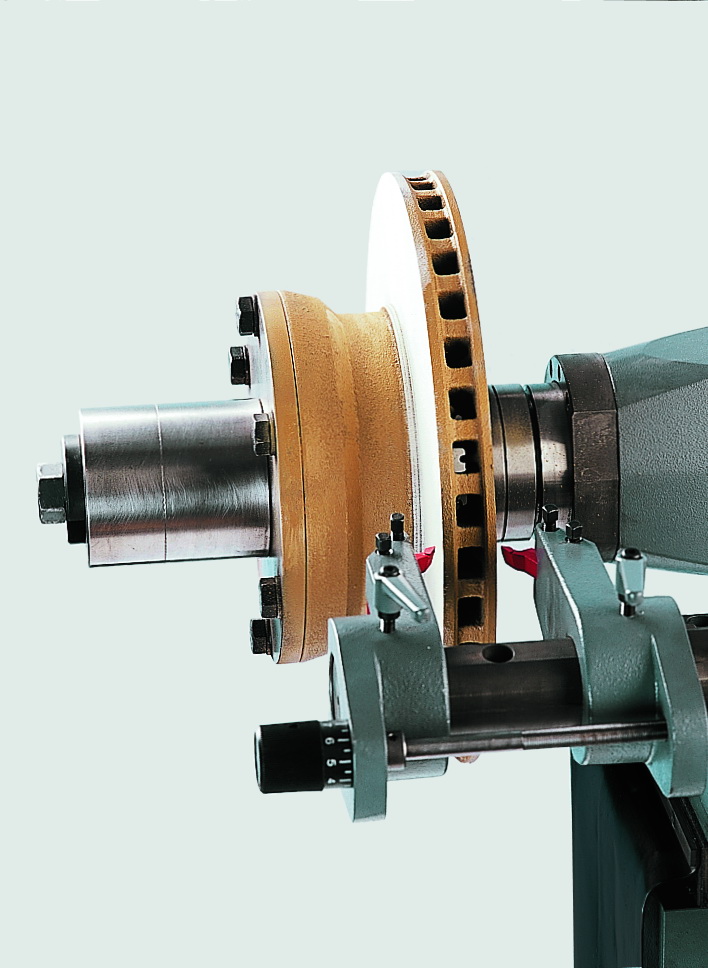

Тормозные диски любых размеров, с или без ступицы, могут быть проточены с обеих сторон за один проход при помощи регулируемого держателя.
Маховики

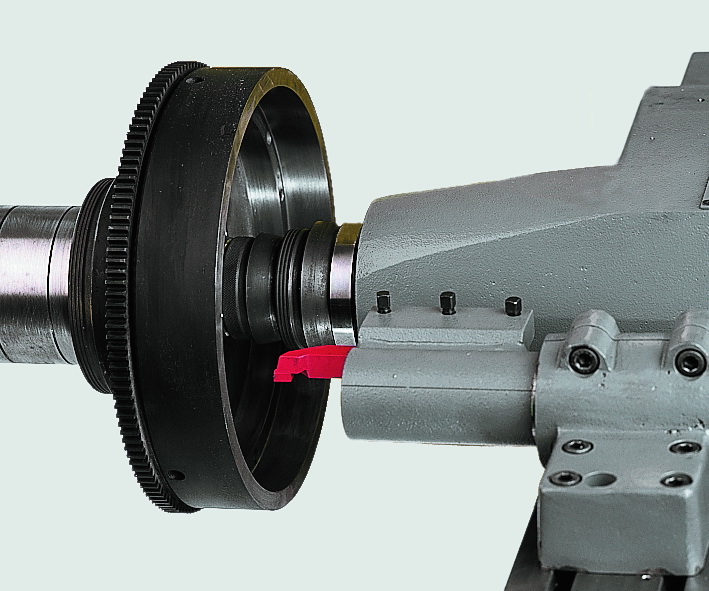

Тормозные барабаны без ступицы могут быть закреплены при помощи 3-х кулачкового патрона. Барабаны легковых автомобилей растачиваются изогнутым резцовым держателем.

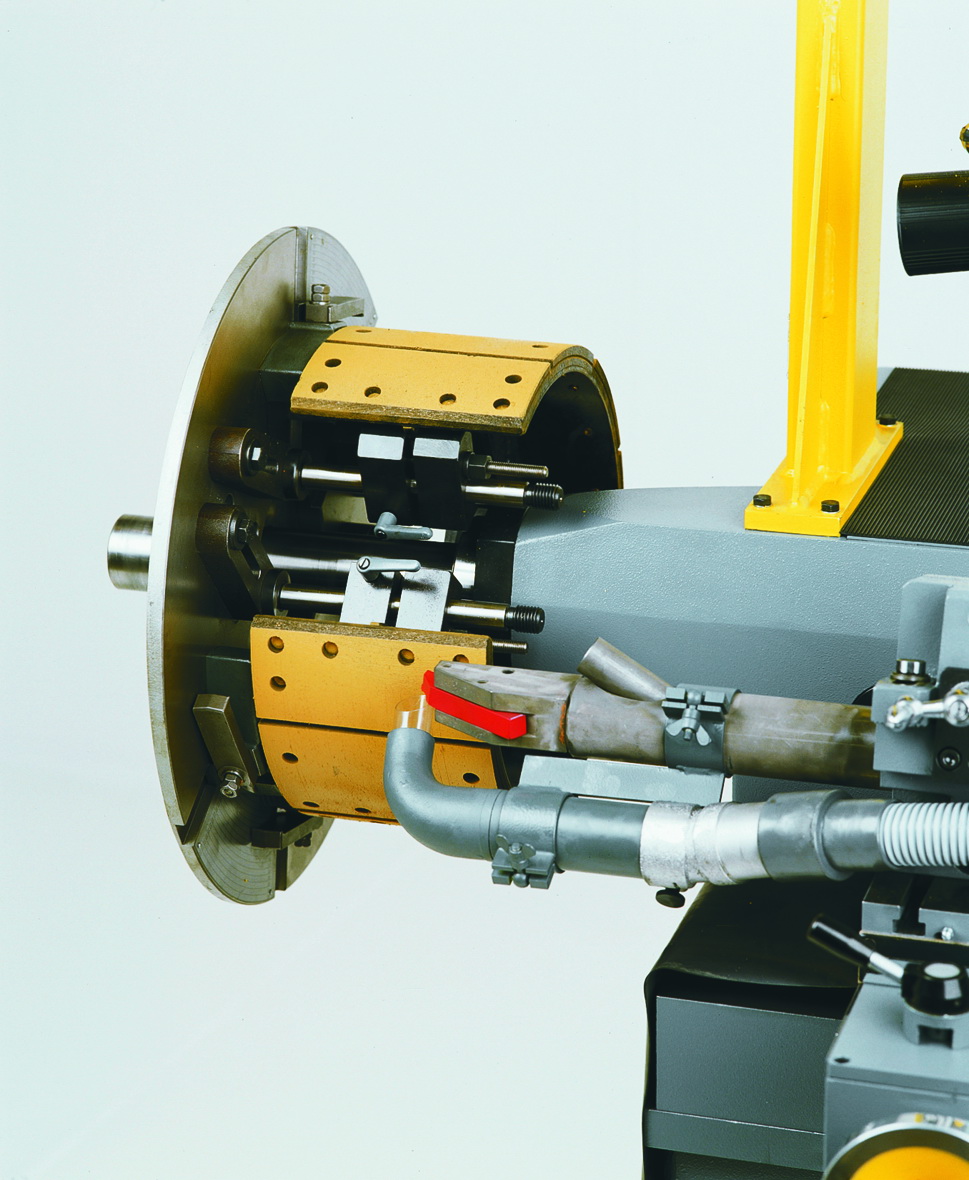

Тормозные накладки
2 варианта комплекта поставки стенда B325:
| 325.00.605.00 | В325/1 - стенд с принадлежностями для расточки торм. барабанов
коммерческого транспорта со ступицей, оборудован продольным и поперечным
приводами бесступенчатых подач, защитная сетка, инструмент: расточной
резец.
|
| 325.00.620.00 | В325/1 - стенд с принадлежностями для расточки торм. барабанов коммерческого транспорта со ступицей и без неё, оборудован продольным и поперечным приводами бесступенчатых подач, защитная сетка, инструмент: резцовый держатель и режущие пластины CAMLOCK, машинная лампа, трех кулачковый патрон. |
