Hunger U305 - Вертикальный стенд для расточки и шлифовки тормозных барабанов, тормозных дисков

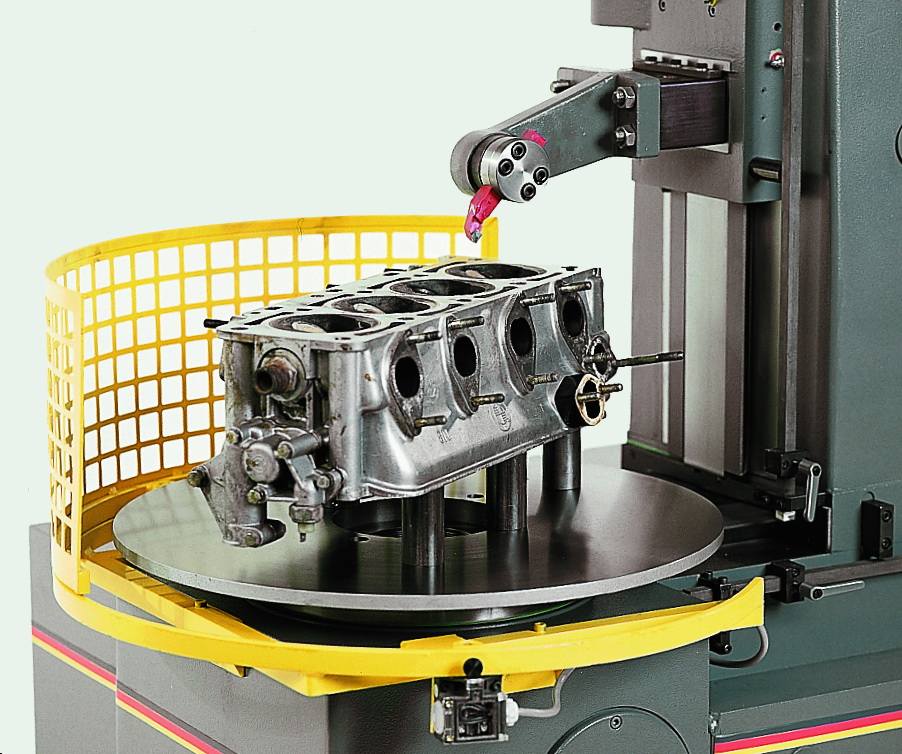

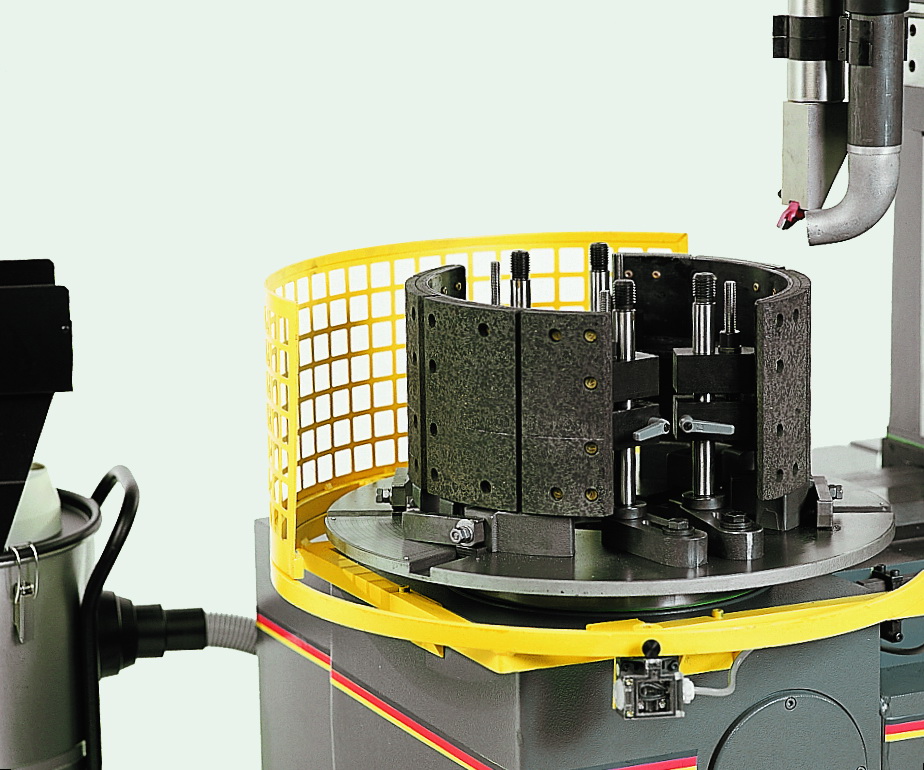

U305 - Универсальный вертикальный стенд для расточки и шлифовки тормозных барабанов, тормозных дисков, маховиков, тормозных накладок, головок цилиндров и многих других изделий.

Разработка и производство вертикальных расточных и шлифовальных стендов является специализацией фирмы HUNGER. Мы работаем в этом направлении более 40 лет. Более 4000 пользователей вертикальных расточных машин HUNGER одобряют этот принцип.

Преимущества вертикальной конструкции стенда:

• Все изделия могут быть зажаты и отцентрированы на горизонтальном рабочем столе без каких-либо проблем.
• Вес обрабатываемых изделий распределяется равномерно по базовой плоскости.
• Для крепления изделий могут быть использованы трех кулачковый патрон, установочные фланцы, конические втулки и специальные захваты.
• Конструкция стенда U 305 предназначена для универсального применения и обеспечивает легкость и удобство операций.
• Он безотказен в работе и срок службы практически не ограничен.
• Основной шпиндель установлен на конических роликовых подшипниках.
• Скорость вращения рабочего стола имеет бесступенчатую регулировку.
• Подача – “прерывистая”.
• Приводы вертикальной и горизонтальной подач приводятся в действие от электронно-управляемых DC-двигателей.

Технические характеристики

Макс. диаметр колеса 1400 мм
Макс. растачиваемый и шлифуемый диаметр 1210 мм
Мин. растачиваемый диаметр 150 мм
Макс. диам. тормозного диска 420 мм
Макс. толщина диска 60 мм
Макс. радиальная ширина поверхности тормозного диска 130 мм

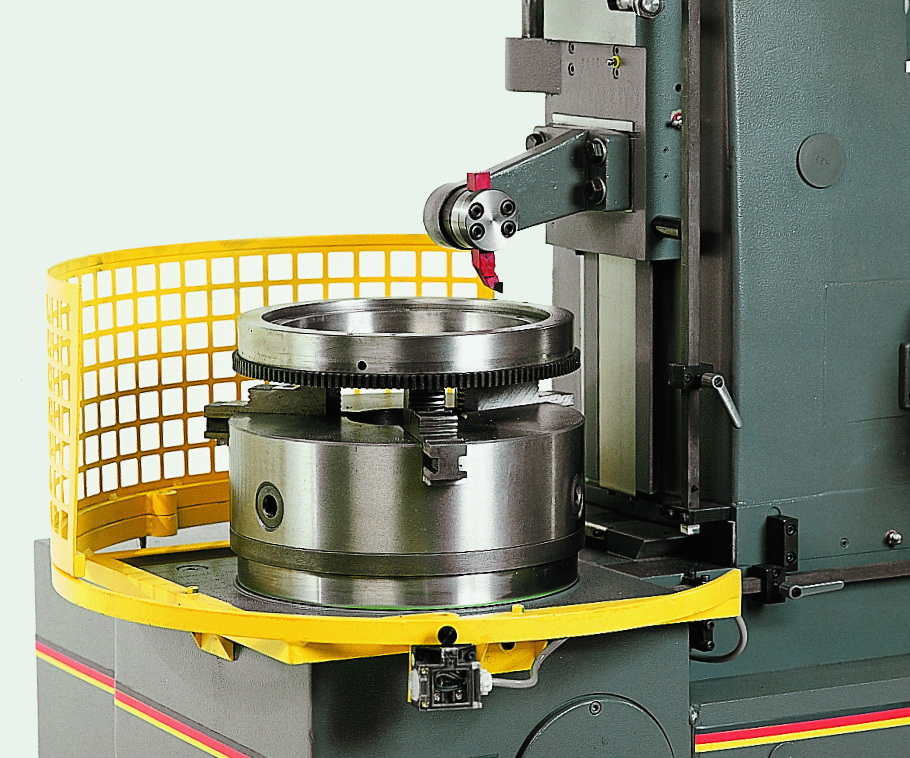

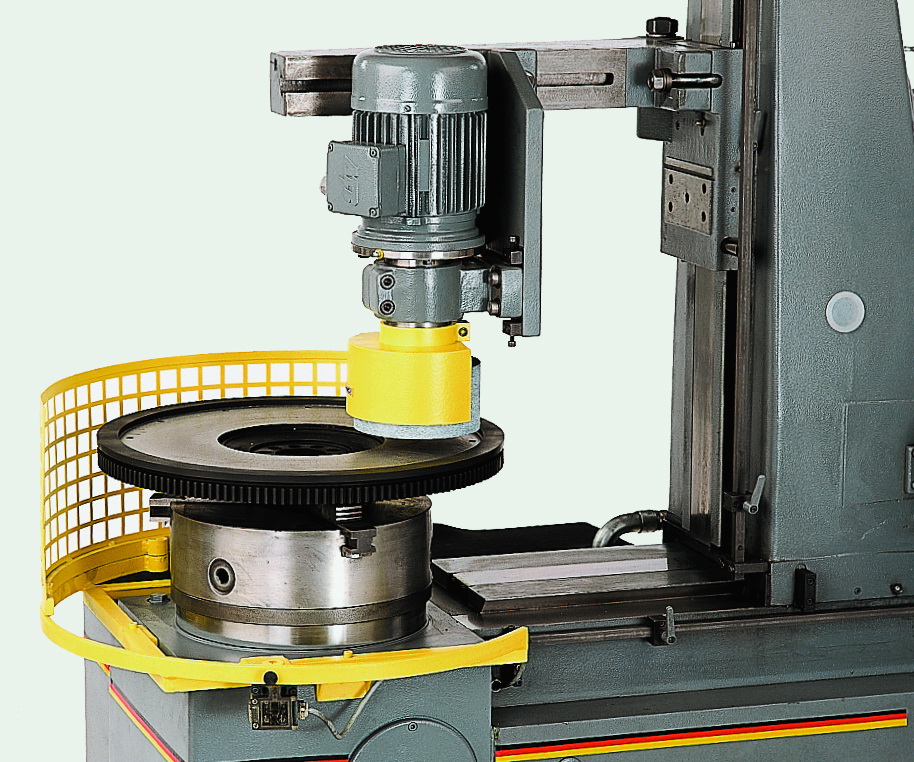

Макс. диаметр маховика 600 мм
Мин. диаметр маховика 300 мм
Вертикальный ход 730 мм
Горизонтальный ход 520 мм

Скорость вращения шпинделя и подачи
Скорость вращения шпинделя 20 - 120 об/мин
Скорость вращения шлифовального приспособления при контурном шлифовании 4500 об/мин
Скорость вращения шлифовального приспособления при перекрестном шлифовании 2800 об/мин
Прерывистая подача вперед/назад, вверх/вниз, бесступенчатая 0 - 0,4 мм/об

Электрическая часть
Потребляемая мощность 2,6 кВт
Напряжение 400 V
Частота 50 Hz
Ном. мощность предохранителей 16 A
Класс защиты IP 54
Мощность электродвигателей
Основной двигатель шпинделя 1,5 kW
Двигатель шлифования 1,1 kW

Размеры и вес
L x W x H 1,75 x 0,77 x 1,72 м
Требуемая рабочая зона 2 x 1,5 m
Вес стенда, включая стандартные принадлежности и упаковку прибл. 900 кг

Удаление пыли
Мин. поток 150 м3/ч
Диаметр соединительной муфты воздуховода 32 мм


LCD-цифровой счетчик


Для быстрой и точной регулировки растачиваемого диаметра барабана стенд может комплектоваться встроенным LCD цифровым счетчиком.

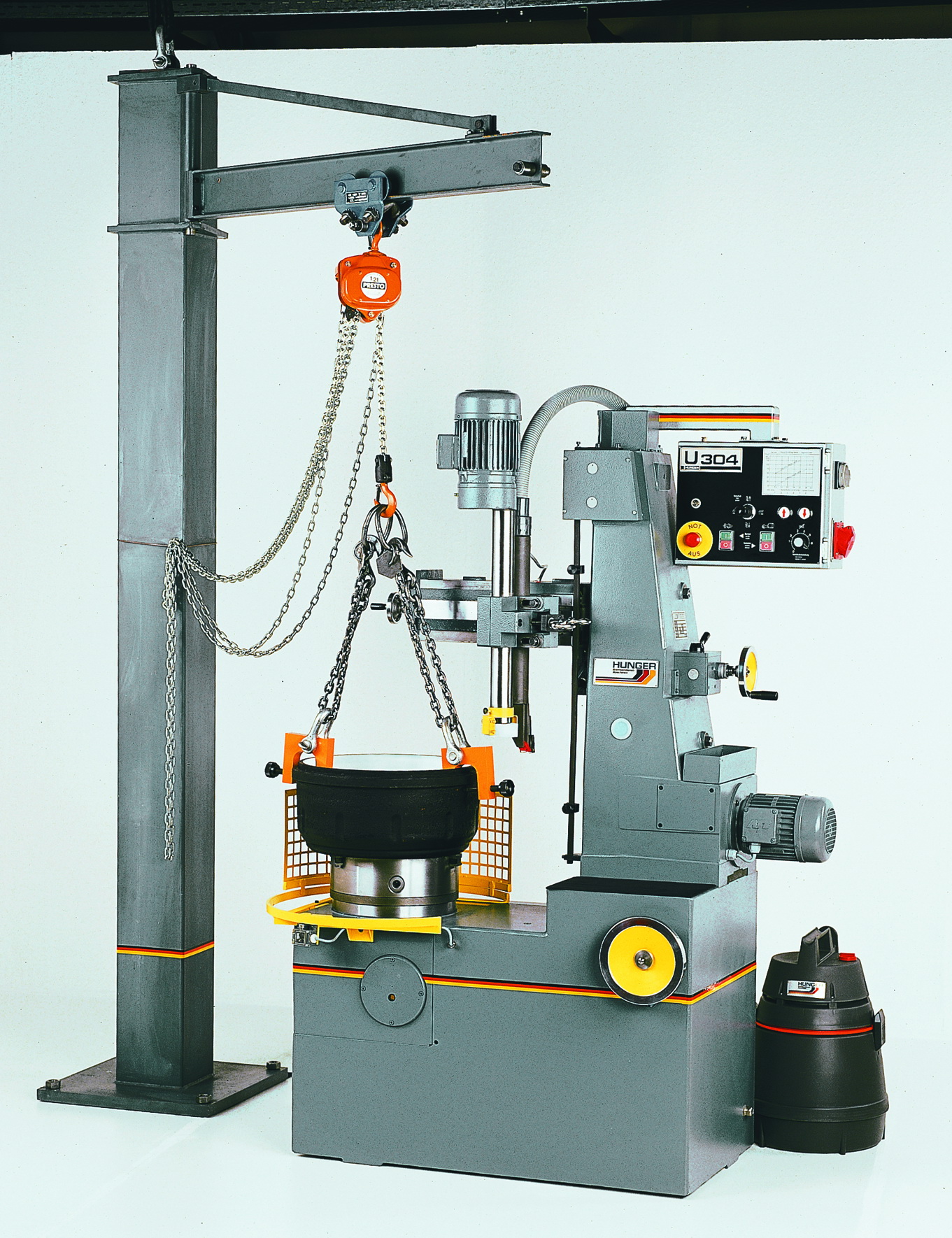

Поворотный стреловой кран


Для снятия и установки обрабатываемых изделий подходит отдельно устанавливаемый стреловой кран, который комплектуется либо электрической, либо ручной лебедкой.

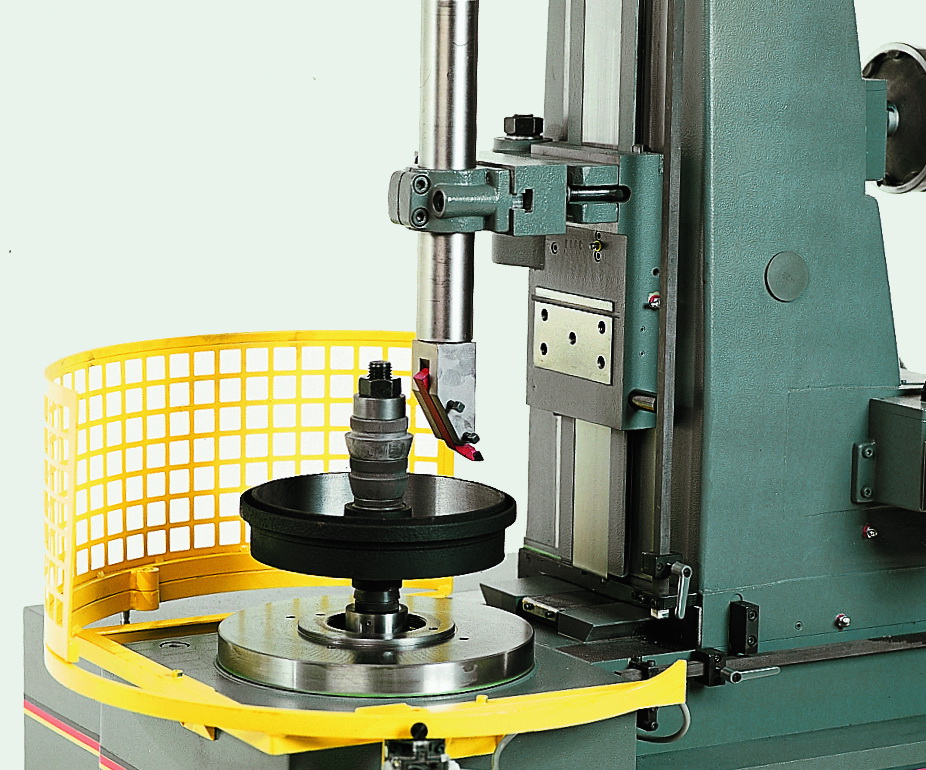

Тормозные барабаны

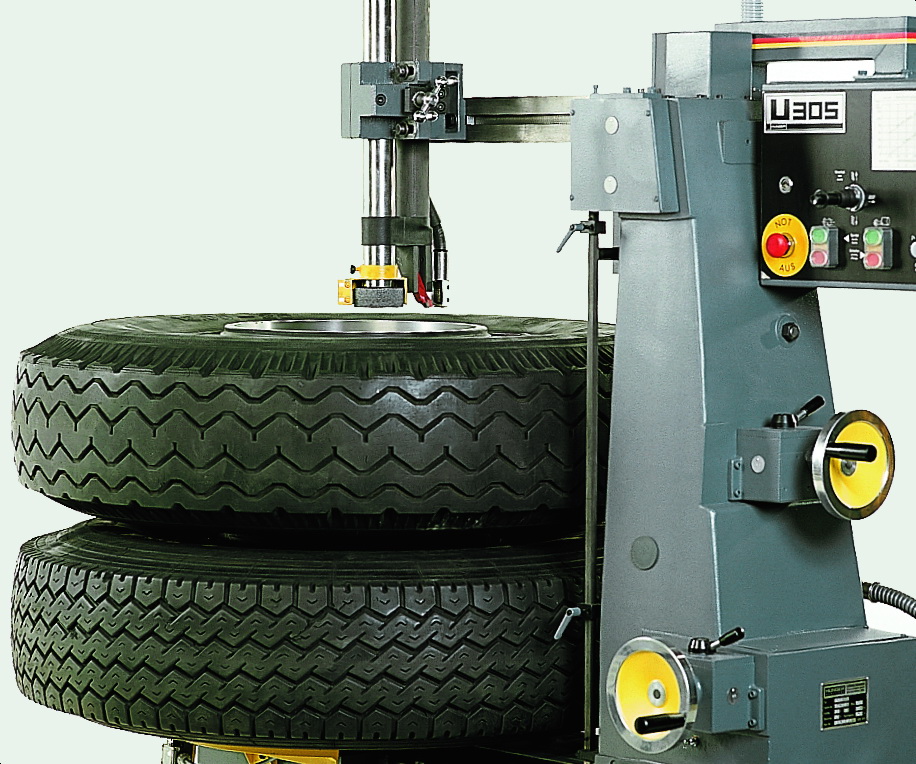

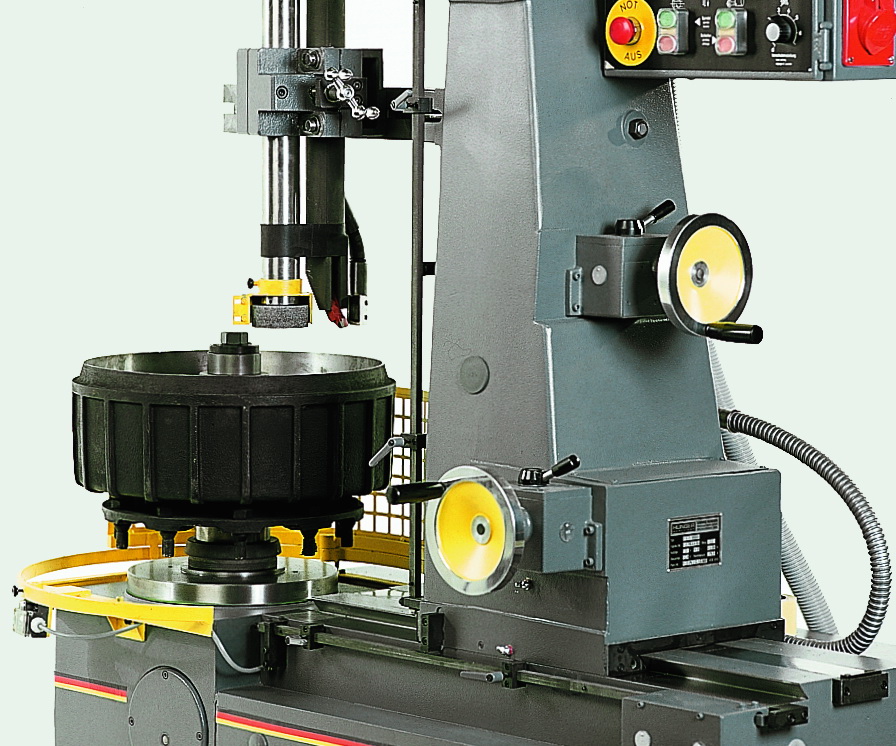

Обычно тормозные барабаны только растачиваются. Это можно осуществить в любом направлении, используя автоматическую подачу. Например, вперед – черновой проход, а назад чистовой. Также можно шлифовать тормозной барабан, как раздельно, так и одновременно с расточкой. На стенде U 305 можно обрабатывать сдвоенные колесные пары в сборе с колесами. Для этого используется длинная поворотная консоль.

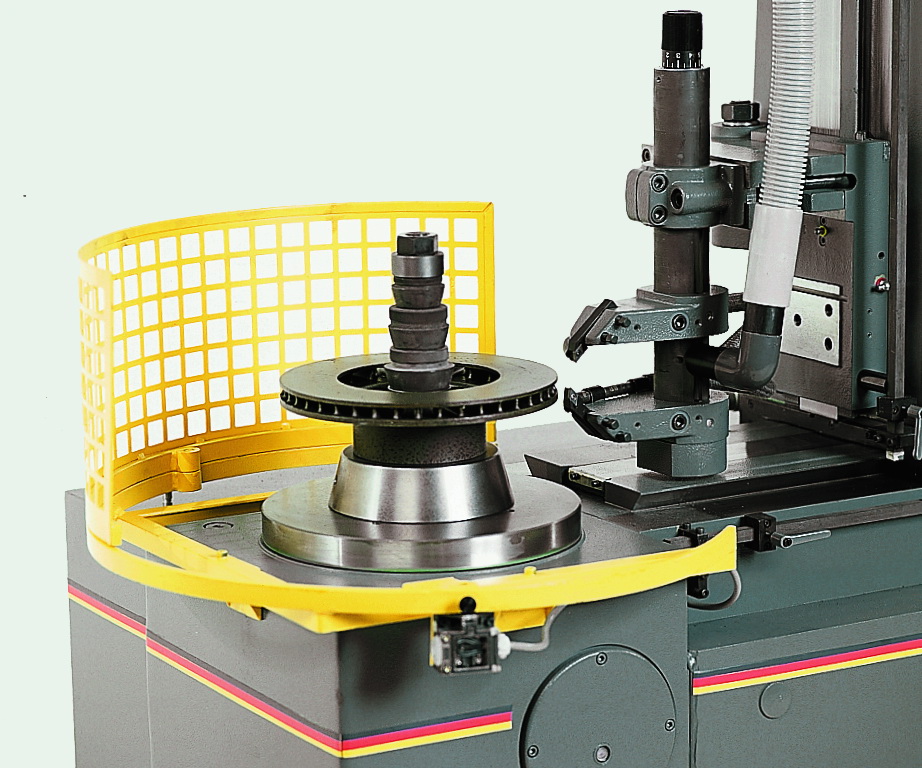

Тормозные диски
