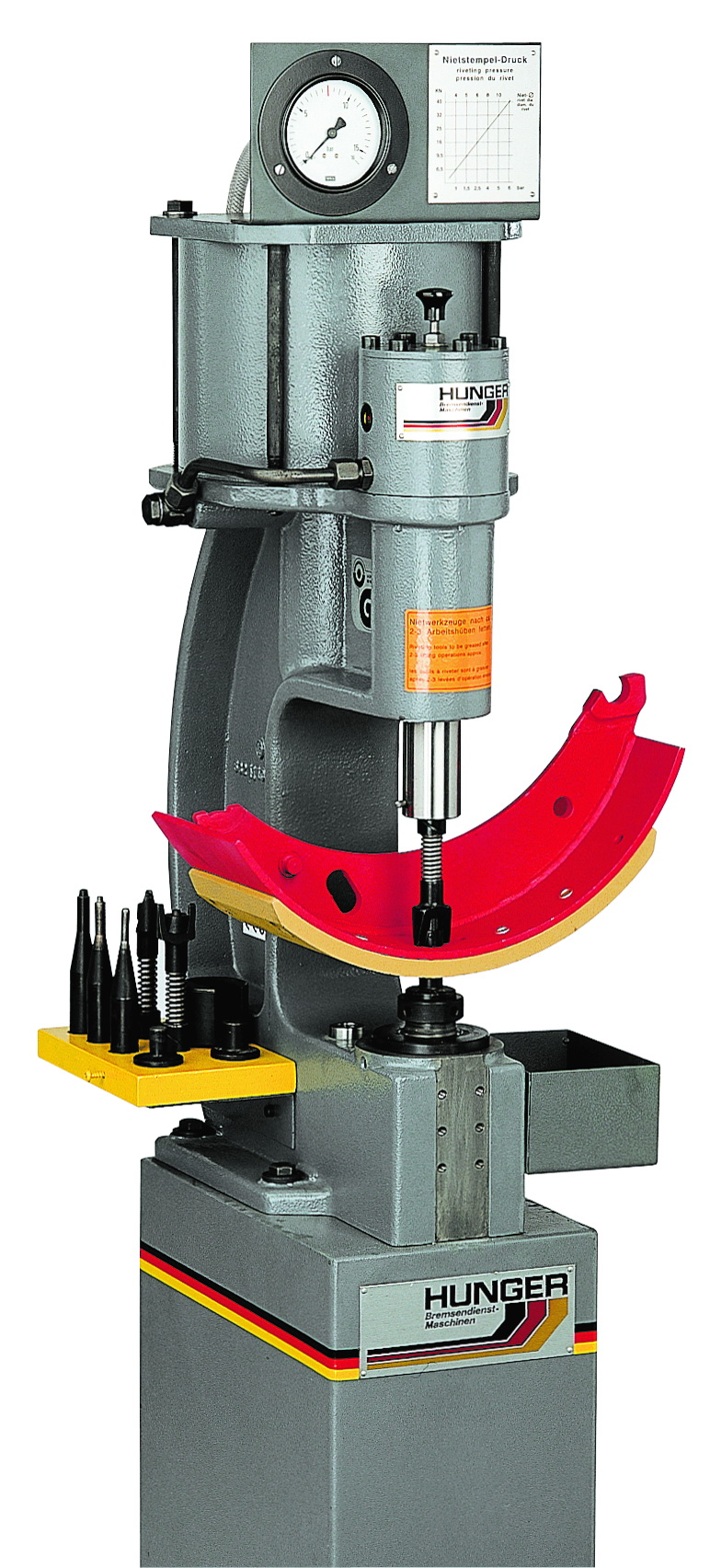

Hunger N332 - Гидропневматический стенд для клепки и расклепки накладок тормозных колодок

N332 - Высокоэффективный гидропневматический клепальный стенд для клепки и расклепки накладок тормозных колодок.


Отличительные характеристики N 332

• 50.000 Н усилие клепки при давлении сжатого воздуха 8 бар;
• Бесступенчатая регулировка рабочего давления от 1до 8 бар;
• Максимальный ход штока 50 мм, что делает возможным клепку даже в труднодоступных местах;
• Быстросменный патрон обеспечивает быструю смену инструмента;
• Расклепка без проблем;
• Клепальный инструмент под любые размеры заклепок.

Пресс может быть установлен либо на верстаке, либо на оригинальном основании (опция).

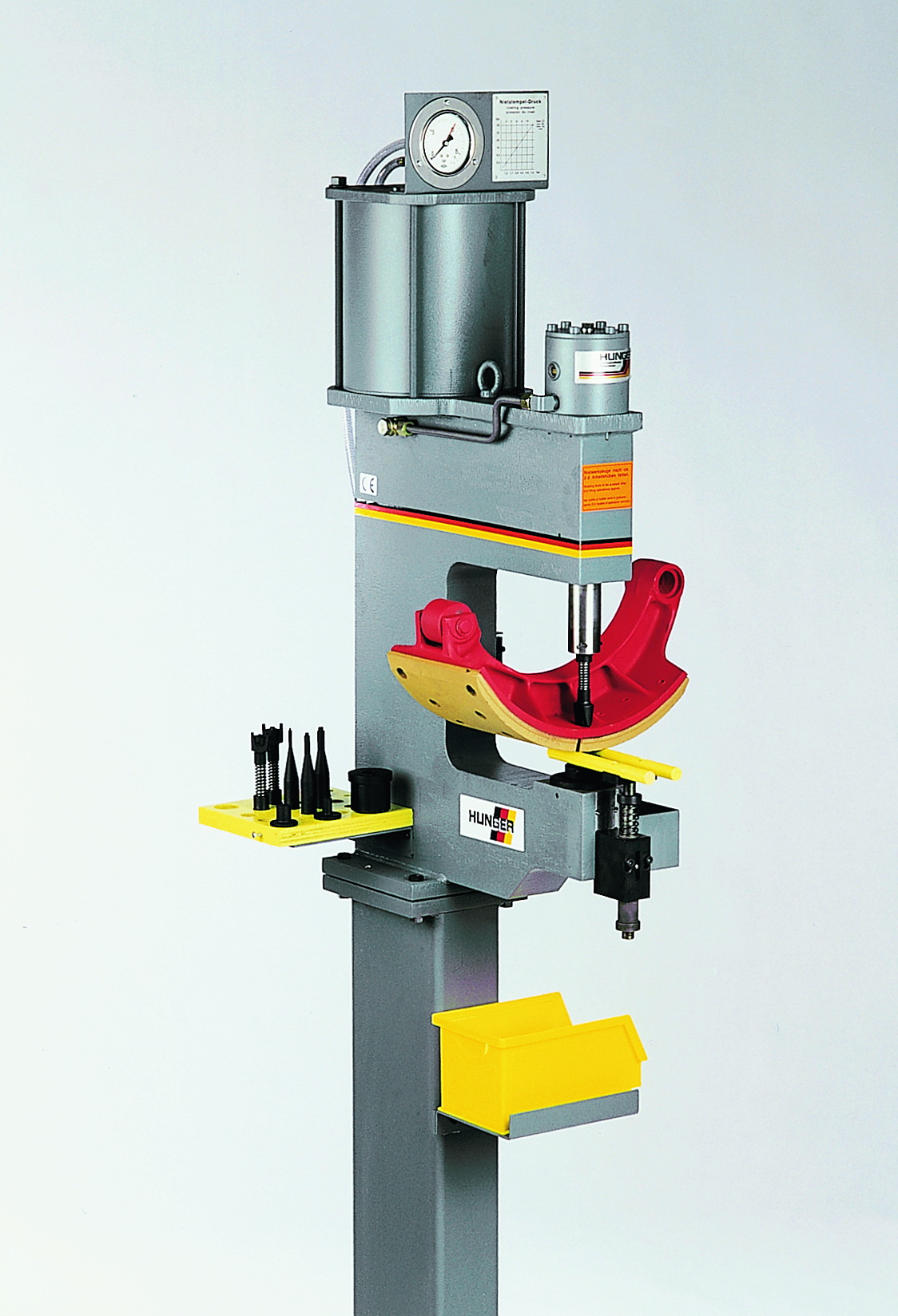

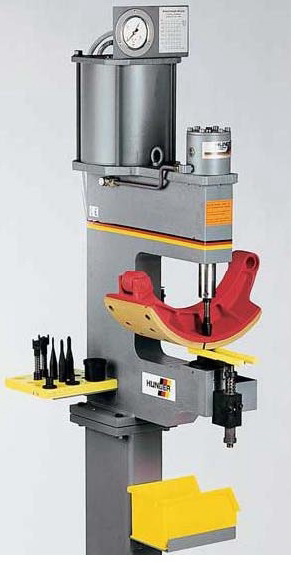

N 332/D-CE
Модель N 332/D-CE предназначена для клепки и расклепки накладок тормозных колодок коммерческого транспорта. Встроенный дополнительный клапан регулировки давления обеспечивает равномерную скорость движения штока при низком давлении в линии подачи сжатого воздуха. Таким образом, операционное время может быть снижено на 30%.
Клапан регулировки гидравлического давления может быть легко установлен на уже поставленный ранее стенд.
Код для заказа - 332.50.300.00

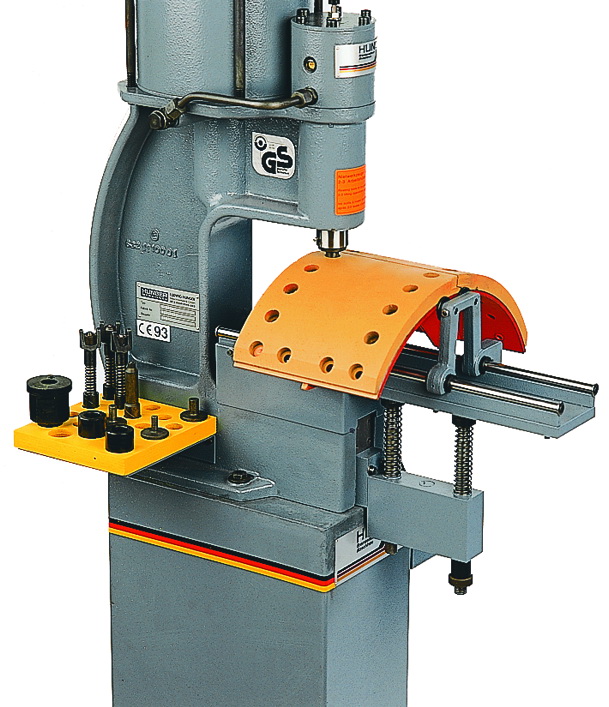

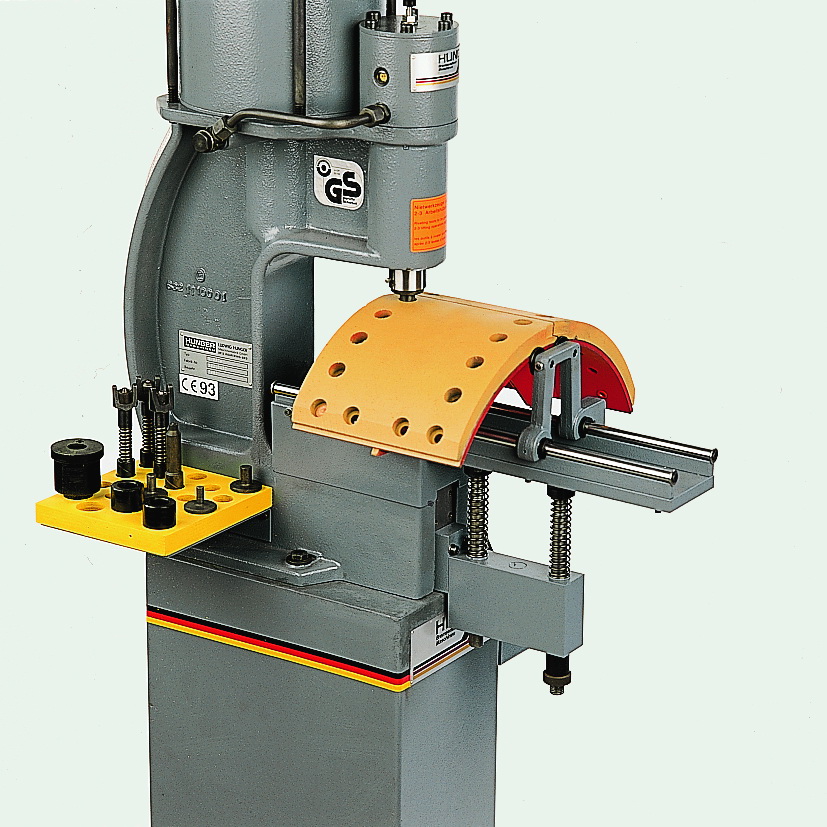

Инверсная клепка - запатентовано фирмой HUNGER

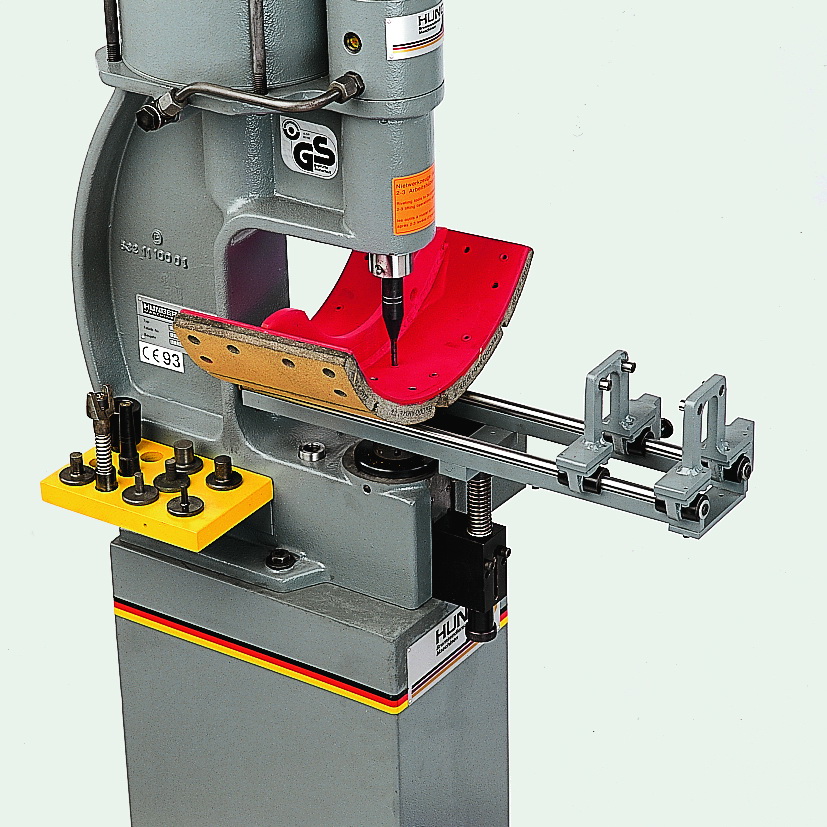

При работе на любом клепальном стенде необходимо каждую заклепку вставлять снизу в накладку по отдельности и придерживать её рукой от выпадения. При использовании нового приспособления HUNGER, клепальный пуансон располагается снизу а оправка сверху (верхнее фото). Следовательно, накладка будет находиться над колодкой. Теперь все заклепки могут быть свободно вставлены в накладку сверху, и оставаться в ней во время всего процесса клепки (среднее фото). При расклепки держатели остаются на своем месте (нижнее фото).

Преимущества нового метода:

• Быстрота клепки;
• Оптимальная соосность отверстий в накладке и колодке;
• Может реализован на любом ранее купленном прессе N332.

Аксессуары

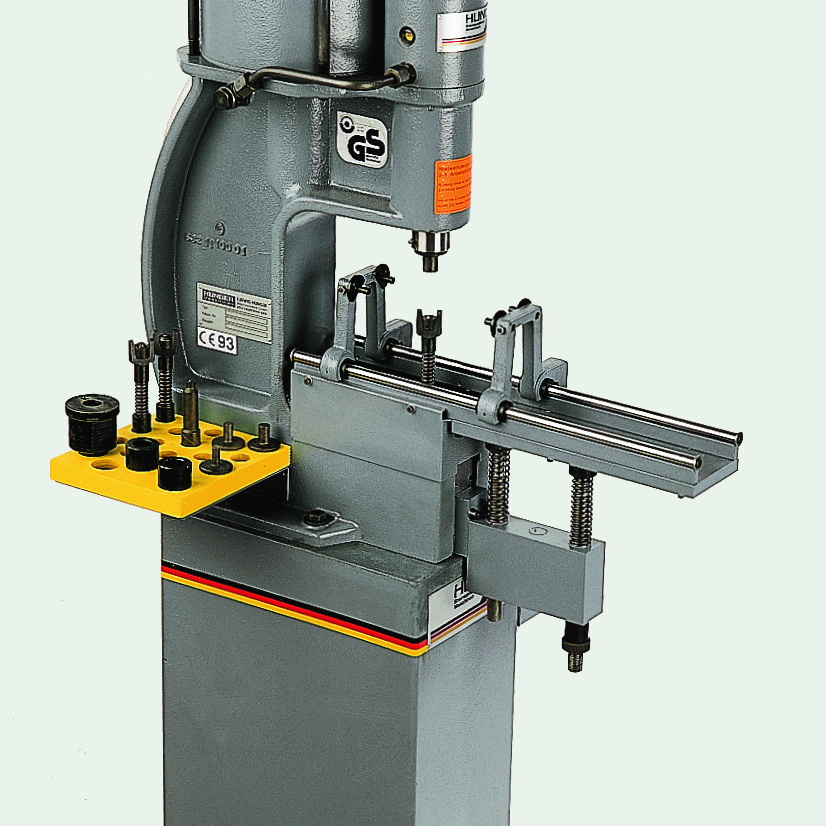

Дополнительные направляющие обеспечивают правильное положение колодок во время работы, предотвращая их перекос.

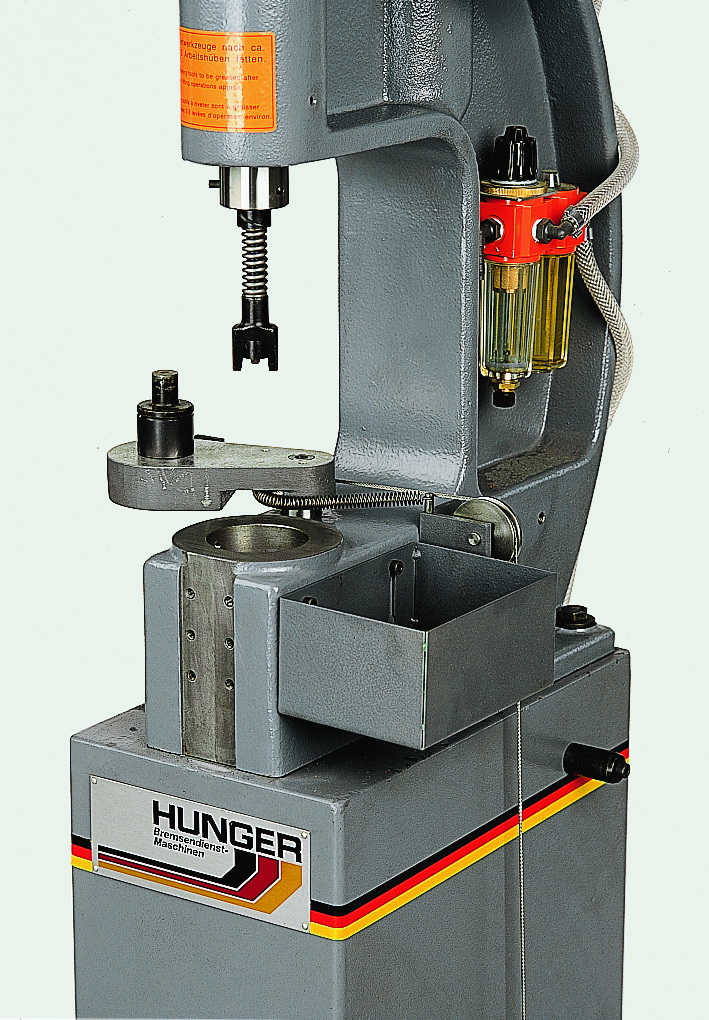

Дополнительное поворотное приспособление облегчает работу со сдвоенными колодками.

332.15.520.00 - Основание для стенда
312.45.340.00 - Лампа машинная (для N332)
332.17.110.00 - Приспособление поворотное для накладок со сдвоенными ребрами (для N332)
332.17.210.00 - Направляющие торм. колодки – дополнительная поддержка для облегчения клепки/расклепки (для N332)
332.17.400.00 - Оснастка для инверсной клепки накладок (только в комплекте с основанием) (для N332)

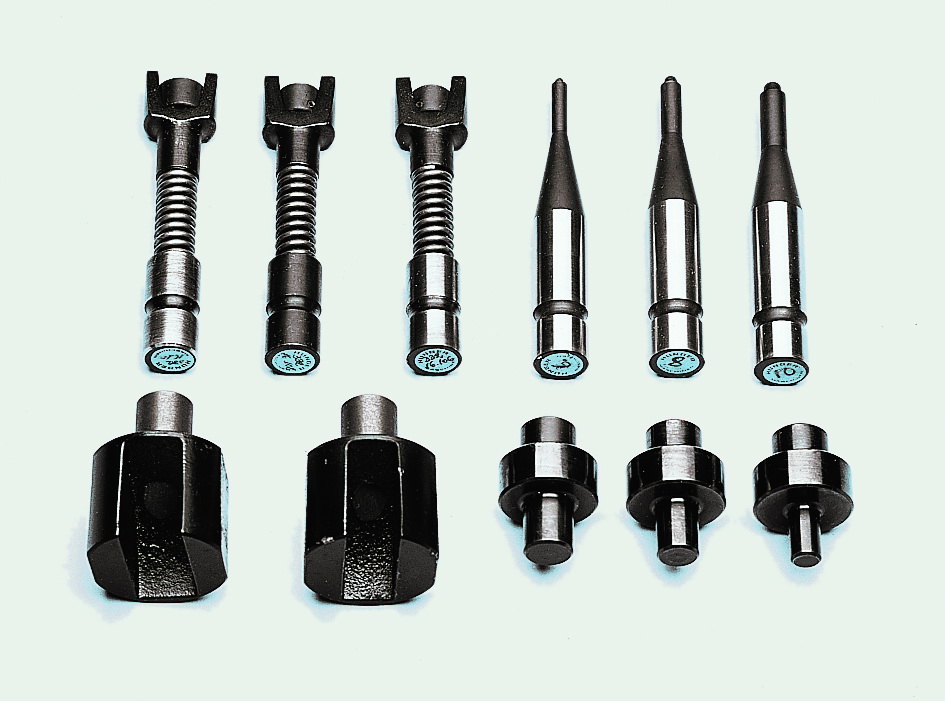

332.16.011.00 - Инструмент для клепки-расклепки 5/6/8 мм; подпружиненный клепальный пуансон.
332.16.110.00 - Инструмент для клепки и расклепки 10 мм; подпружиненный клепальный пуансон.
332.16.021.00 - Инструмент для клепки-расклепки 5/6/8 мм; обычный клепальный пуансон.
332.16.051.00 - Инструмент для клепки-расклепки 3/4/5/6/8/10 мм; обычный клепальный пуансон.
332.16.061.00 - Инструмент для клепки-расклепки 4/5/6/8/10 мм; подпружиненный клепальный пуансон.
332.16.081.00 - Инструмент для клепки-расклепки 4/5/6/8 мм; подпружиненный клепальный пуансон.
332.16.800.00 - Инструмент клепальный 6 мм для Scania
332.16.441.00 - Опора задняя 3-10 мм, (короткая 15 мм) для RVI/Scania

Технические характеристики
Привод Гидропневматический
Макс. давление воздуха 8 бар
Рабочее давление (бесступенчато регулируется) 1-8 бар
Макс. усилие клепки Приблизительно 50000 Н при 8 бар
Ход штока 50 мм
Скорость движения поршня 1,5 м/мин
Потребление воздуха при 5 циклов/мин 265 литров
Диаметр зажимного отверстия под инструмент 20 мм
Макс. ширина тормозной колодки 300 мм
Макс. высота сдвоенной тормозной колодки 55 мм

Габаритные размеры и вес
Габариты (ДхШхВ) 300х400х700 мм
Требуемая площадь для установки + рабочая зона 1,0 + 1,0 м2
Вес стенда, включая стандартные принадлежности и упаковку 85 кг
