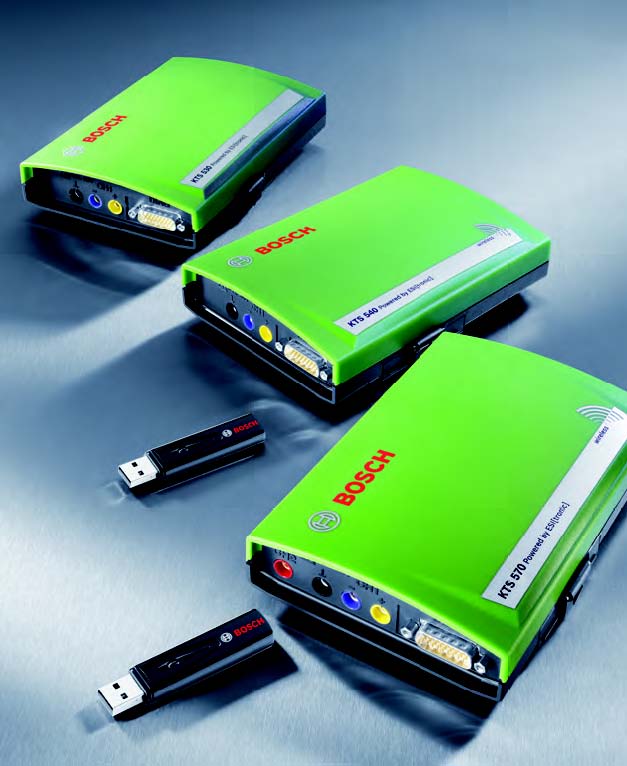

BOSCH KTS 570/540/530/525 Системные тестеры
    | Производитель: BOSCH |
ОписаниеKTS 570/540/530/525: Безопасный, удобный и быстрый
Производительность, эргономичность и удобство использования новой серии системных сканеров KTS 5xx значительно улучшены, особенно с точки зрения диагностики автомобилей со сложными электронными системами управления
Самый простой способ провести диагностику сложной электроники
Беспроводные модели KTS 570/540/525

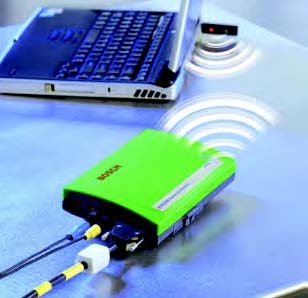

Мобильность благодаря технологии Bluetooth
Номера для заказа
KTS 570 - 0 684 400 570
KTS 540 - 0 684 400 540
KTS 525 - 0 684 400 525

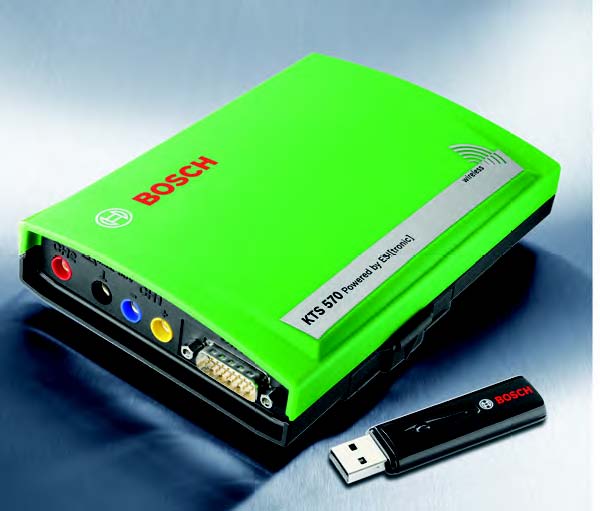

Осциллограф в беспроводном системном сканере KTS 570
При диагностике системы управления параллельно выполнению системных тестов можно отслеживать сигнал двухканального осциллографа, например, сигналы линий K и L, SAE, CAN или сигналы датчиков.
Улучшенная процедура измерения в режиме двухканального осциллографа
Расширенные настройки синхронизации сигналов осциллографа.
KTS 530/525
KTS 530 и KTS 525: Большие возможности младших приборов серии
Основные возможности такие же, как и у KTS 540; отличие KTS 530 - отсутствие беспроводной связи в целях упрощения прибора; основное отличие KTS 525 – работа с ПО ESI[tronic] light.
Номер для заказа
KTS 530 - 0 684 400 530
KTS 525 - 0 684 400 525
Комплект поставки
Блок питания (15 В/1 А), сетевой провод
KTS 540 с протоколом ISO, CAN и SAE
1-канальный мультиметр
Универсальный cоединительный провод 4-полюсный
Интегрированный переменный адаптер OBD
Диагностический провод OBD 1,5 м
Соединительный провод USB 3 м
Соединительная клемма черная
Измерительный провод синий/желтый
Измерительный провод черный
Модуль радиопередачи
Чемодан
Крепление
Адаптер Bluetooth-USB (только для KTS 540)
2 испытательных щупа красных
Аксессуары
Комфортный пакет диагностики блоков управления для KTS (Easy Connect) (1 687 011 516)
Адаптер MB 38-полюсный (1 684 485 382)
Токовая цанга AC/DC 100/600 А с банановым штекером (1 687 224 864)
Адаптерный блок OBD с разъемом OBD (1 684 462 514)
Токовая цанга 1000 A (1 687 224 968)
Токовая цанга 30 A (1 687 224 969)
Адаптерный провод OBD 5,0 м (1 684 465 567)
Адаптер для токоизмерительных клещей 30/1000 А (1 684 463 522)
Адаптер для токовой цанги
Чемодан с испытательными кабелями (1 687 011 208)
Активатор вентилей шин (1 687 200 663)
Активатор датчика давления в шинах
От модуля до диагностического центра
Все виды диагностики и ремонта с помощью систем автомобильной диагностики Bosch
Существующее диагностическое оборудование может быть использовано с большей выгодой, если усовершенствовать (доукомплектовать) его на модульной основе в точном соответствии с требованиями конкретного сервисного центра. Оборудование Bosch предоставляет такую возможность благодаря дооснащению системных сканеров KTS измерительными и диагностическими модулями до более сложных и функциональных систем. Многие диагностические задачи не могут быть решены при помощи только системного сканера. Проверка отдельных компонентов системы зачастую совершенно необходима при диагностике сложных систем со множественными перекрёстными связями.
Диагностические комплексы Bosch (например FSA 720/740/760) дают возможность точной локализации проблемы и диагностики компонентов, не требуя их снятия с автомобиля.
Модульное расширение в системах Bosch: Сканеры серии KTS полностью совместимы
Активатор датчика давления шин
На автомобилях с датчиком контроля давления в шинах, диагностический тестер серии KTS и активатор датчиков давления шин могут быть использованы для быстрой активации проверки датчиков вместе с блоком управления. Такая активация необходима для датчиков давления системы Schrader.Для проверки датчиков с помощью сканера KTS и активатора требуется максимум 8 секунд на одно колесо. С другой стороны, без использования активатора датчиков давления время, необходимое для ручного обнаружения и активации датчика, составляет примерно 15 минут на одно колесо.
Комплект поставки
Активатор датчика давления в шинах, батарейка на 9В,
упаковка, инструкции по эксплуатации
Номер для заказа - 1 687 200 663
Производительность, эргономичность и удобство использования новой серии системных сканеров KTS 5xx значительно улучшены, особенно с точки зрения диагностики автомобилей со сложными электронными системами управления
Самый простой способ провести диагностику сложной электроники
- Современный на долгие годы благодаря OBD-коммутатору
- Работает под управлением программного пакета ESI[tronic]2.0 и ESI[tronic] light для KTS 525
- Простое и удобное подключение к автомобилю
- Надёжная связь при помощи коммутатора и адаптеров: линии K и L, SAE и CAN могут быть подключены к любым контактам разъёма OBD
- Технически совершенный кабель-адаптер позволит многие годы работать с новейшими моделями автомобилей: надёжное управление мультиплексором, автоматический поиск блоков управления
- Коммутатор OBD, встроенный в сканер, легко заменяется в будущем на новый
- Быстрый и несложный монтаж и демонтаж модуля с помощью крепёжного кронштейна (опция)
- Визуальная и акустическая индикация состояния беспроводного подключения
- Режим моделирования может быть настроен индивидуально через DDC
- Измерение сопротивления с расширенным диапазоном
- Тестер проверки цепи на обрыв
- Тестер диодов
- Измерение напряжения с дополнительными функциональными возможностями
- Измерение силы тока с помощью дополнительных приспособлений – токовых клещей FSA
- Возможность использования, как для легкового так и для грузового транспорта благодаря универсальному OBD коммутатору, совместимому с электрическими системами как 14 В, так и 28 В.
Беспроводные модели KTS 570/540/525
Мобильность благодаря технологии Bluetooth
- Bluetooth Класса 1 с дальностью действия до 100 м
- USB-адаптер Bluetooth от Bosch, входящий в комплект поставки, облегчает установку и гарантирует надёжность связи
- Запуск и контроль соединения программой DDC (Конфигуратор Диагностического Устройства)
- Автоматический поиск модуля KTS
- Аппаратный тест беспроводного соединения
- Программа для проверки беспроводного соединения
Номера для заказа
KTS 570 - 0 684 400 570
KTS 540 - 0 684 400 540
KTS 525 - 0 684 400 525
Осциллограф в беспроводном системном сканере KTS 570
При диагностике системы управления параллельно выполнению системных тестов можно отслеживать сигнал двухканального осциллографа, например, сигналы линий K и L, SAE, CAN или сигналы датчиков.
- Анализ сигналов на входах осциллографа
- Анализ сигналов на контактах диагностического кабеля OBD
Улучшенная процедура измерения в режиме двухканального осциллографа
Расширенные настройки синхронизации сигналов осциллографа.
KTS 530/525
KTS 530 и KTS 525: Большие возможности младших приборов серии
Основные возможности такие же, как и у KTS 540; отличие KTS 530 - отсутствие беспроводной связи в целях упрощения прибора; основное отличие KTS 525 – работа с ПО ESI[tronic] light.
Номер для заказа
KTS 530 - 0 684 400 530
KTS 525 - 0 684 400 525
Комплект поставки
Блок питания (15 В/1 А), сетевой провод
KTS 540 с протоколом ISO, CAN и SAE
1-канальный мультиметр
Универсальный cоединительный провод 4-полюсный
Интегрированный переменный адаптер OBD
Диагностический провод OBD 1,5 м
Соединительный провод USB 3 м
Соединительная клемма черная
Измерительный провод синий/желтый
Измерительный провод черный
Модуль радиопередачи
Чемодан
Крепление
Адаптер Bluetooth-USB (только для KTS 540)
2 испытательных щупа красных
Аксессуары
Комфортный пакет диагностики блоков управления для KTS (Easy Connect) (1 687 011 516)
Адаптер MB 38-полюсный (1 684 485 382)
Токовая цанга AC/DC 100/600 А с банановым штекером (1 687 224 864)
Адаптерный блок OBD с разъемом OBD (1 684 462 514)
Токовая цанга 1000 A (1 687 224 968)
Токовая цанга 30 A (1 687 224 969)
Адаптерный провод OBD 5,0 м (1 684 465 567)
Адаптер для токоизмерительных клещей 30/1000 А (1 684 463 522)
Адаптер для токовой цанги
Чемодан с испытательными кабелями (1 687 011 208)
Активатор вентилей шин (1 687 200 663)
Активатор датчика давления в шинах
От модуля до диагностического центра
Все виды диагностики и ремонта с помощью систем автомобильной диагностики Bosch
Существующее диагностическое оборудование может быть использовано с большей выгодой, если усовершенствовать (доукомплектовать) его на модульной основе в точном соответствии с требованиями конкретного сервисного центра. Оборудование Bosch предоставляет такую возможность благодаря дооснащению системных сканеров KTS измерительными и диагностическими модулями до более сложных и функциональных систем. Многие диагностические задачи не могут быть решены при помощи только системного сканера. Проверка отдельных компонентов системы зачастую совершенно необходима при диагностике сложных систем со множественными перекрёстными связями.
Диагностические комплексы Bosch (например FSA 720/740/760) дают возможность точной локализации проблемы и диагностики компонентов, не требуя их снятия с автомобиля.
Модульное расширение в системах Bosch: Сканеры серии KTS полностью совместимы
- С универсальным диагностическим комплексом FSA 720 (самое доступное решение начального уровня)
- С мобильным диагностическим комплексом FSA 500
- С полноценной системой FSA 740 для сложных тестов узлов и деталей, диагностики блоков управления и удобного поиска неисправностей с помощью ESI[tronic]
- C газоанализаторами Bosch BEA 950, 850, 550 для проверки параметров ОГ и диагностики бензиновых и дизельных двигателей
Активатор датчика давления шин
На автомобилях с датчиком контроля давления в шинах, диагностический тестер серии KTS и активатор датчиков давления шин могут быть использованы для быстрой активации проверки датчиков вместе с блоком управления. Такая активация необходима для датчиков давления системы Schrader.Для проверки датчиков с помощью сканера KTS и активатора требуется максимум 8 секунд на одно колесо. С другой стороны, без использования активатора датчиков давления время, необходимое для ручного обнаружения и активации датчика, составляет примерно 15 минут на одно колесо.
Комплект поставки
Активатор датчика давления в шинах, батарейка на 9В,
упаковка, инструкции по эксплуатации
Номер для заказа - 1 687 200 663
| Тех. Данные | KTS 570/540/530/525 |
| Дополнительное оснащение | KTS 570: двухканальный мультиметр оснащение и двухканальный осциллограф
KTS 540, 530: одноканальный мультиметр |
| Измерение сопротивления | Погрешность – 1%; Программная функция заземления; Диапазон измерения от 100 Ом до 1 Мом |
| Измерение напряжения | Измеряется напряжение постоянного
и переменного тока; диапазон измерения от +/- 200 мВ до +/- 200 В (разрешение от 0,1 мВ до 100 мВ) |
| Измерение тока | Ток измеряется с помощью дополнительного внешнего преобразователя (цанга, шунт) Можно использовать токовую цангу FSA |
| Габариты | 170 х 35 х 120 мм (Ш х В х Д) |
| Операционные системы | Windows XP SP 2, Windows VistaTM Home Premium / Business, Windows 7, Windows 8 |
