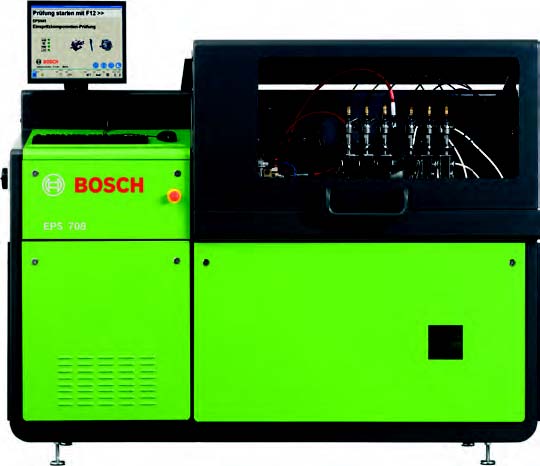

BOSCH EPS 708 Стенд для проверки компонентов Common Rail
КОД: 0 683 708 020
  | Производитель: BOSCH |
ОписаниеEPS 708 Стенд для проверки компонентов Common Rail
Cтенд Bosch EPS 708 может тестировать компоненты систем Common Rail с давлением впрыска до 2200 бар – самым высоким из применяемых сегодня в серийных моторах. Учитывая тенденцию к увеличению давления, стенд готов проверять компоненты систем с давлением до 2500 бар. EPS 708 оснащён встроенной системой охлаждения, что позволяет значительно снизить расход воды и упрощает подключение стенда. Рабочая область стенда закрывается прочным прозрачным кожухом, который позволил отказаться от кожуха над соединительной муфтой. В результате упростилась установка насоса на стенд и возросла безопасность труда оператора. Благодаря электромагнитному тормозу двигатель стенда немедленно останавливается при попытке поднять защитный кожух. Электроника стенда следит за сервисными интервалами, контролируя и отображая состояние фильтров. Система самодиагностики обеспечивает персонал достоверной информацией о техническом состоянии стенда. Bosch EPS 708 может проверять электромагнитные инжекторы и топливные насосы систем Common Rail производства Bosch и других компаний. Количество распыляемого инжектором топлива измеряется с помощью электроники. Электроника также регулирует давление насоса и подачу смазки.
Стенд также позволяет проверять пьезоинжекторы производства Bosch, Denso и Siemens/Continental, используя специальное дооснащение CRI Piezo. В этот набор включено всё необходимое для всесторонней проверки пьезоинжекторов. Дополнительно к испытаниям на утечку и количество впрыскиваемого топлива с помощью предлагаемого набора можно проверить электрический модуль инжектора на наличие дефектов изоляции. Необходимые технические данные для сравнения результатов тестирования с заводскими параметрами приведены на CD TestData, который доступен по подписке. Кроме этого, Bosch впервые предложил тест для определения стабильности распыла топлива инжектором. Это очень точная проверка, которая позволяет выявлять специфические дефекты инжекторов Common Rail.
Стенд получил новую систему фиксации инжекторов, позволяющую уменьшить время их установки и повысить безопасность тестирования. С помощью монтажного комплекта CRI/CRIN 848 H можно одновременно закрепить на стенде до четырёх инжекторов Common Rail для грузовых автомобилей и коммерческого транспорта или шесть инжекторов Common Rail для легковых автомобилей.
Стенд также позволяет проверять пьезоинжекторы производства Bosch, Denso и Siemens/Continental, используя специальное дооснащение CRI Piezo.
Номер для заказа
Стенд EPS 708 для проверки насосов и инжекторов Common Rail, встроенная система охлаждения - 0 683 708 020
Дооснащение CP1/CP3 (только для EPS 708) - 1 687 010 346
Дооснащение CRI 846 H - 1 687 002 846
Дооснащение CRI/CRIN 848 H - 1 687 002 848
CRIN - 1 687 001 925
CRI Piezo - 1 687 010 333
CRI Delphi / Denso - 1 687 010 186
CP Delphi / Denso / Siemens - 1 687 010 183
CP4 - 1 687 010 390
Комплект поставки:
Испытательный стенд
19-дюймовый тонкопленочный монитор
ПК с дисководом CD/DVD
Мышь
Сетевой провод
Гидравлические шланги
Пакет программного обеспечения
Защитный чехол
EPS 708 без охлаждения (400 В) Номер для заказа: 0 683 708 001
EPS 708 с интегрированным охлаждением (400 В) Номер для заказа: 0 683 708 020
Аксессуары
Подача смазочного масла (1 687 001 931)
Крепежный уголок для CP (1 688 010 129)
Насадка для насоса СP1/CP3 (1 687 010 346)
Шланг высокого давления для 2500 бар (длиной 1000 мм) (1 687 016 064)
Испытательный комплект для насоса CRI 846 H (1 687 002 846)
CRIN (1 687 001 925)
Крепежная скоба CRIN для измерения количества возврата инжектора (1 687 016 080)
Адаптерный провод, если используется 2 CRIN (1 684 463 711)
Испытательный комплект для насоса CRI/CRIN 848 H (1 687 002 848)
Шланг высокого давления 250 МПа (2500 бар, 750 мм) (1 687 016 070)
CRI Delphi/Denso (1 687 010 186)
CRI Piezo (1 687 010 333)
Комплект для камеры впрыска (1 685 438 631)
Струйный принтер с соединительным проводом USB (1 687 001 850)
Комплект испытательных напорных трубопроводов 250 МПа (2500 бар, 6 шт.) (1 687 016 065)
Приводная муфта для цапфовой муфты (1 686 401 026)
Насадка для насоса CP (Delphi, Denso, Siemens) (1 687 010 183)
Технические данные: EPS 708
Cтенд Bosch EPS 708 может тестировать компоненты систем Common Rail с давлением впрыска до 2200 бар – самым высоким из применяемых сегодня в серийных моторах. Учитывая тенденцию к увеличению давления, стенд готов проверять компоненты систем с давлением до 2500 бар. EPS 708 оснащён встроенной системой охлаждения, что позволяет значительно снизить расход воды и упрощает подключение стенда. Рабочая область стенда закрывается прочным прозрачным кожухом, который позволил отказаться от кожуха над соединительной муфтой. В результате упростилась установка насоса на стенд и возросла безопасность труда оператора. Благодаря электромагнитному тормозу двигатель стенда немедленно останавливается при попытке поднять защитный кожух. Электроника стенда следит за сервисными интервалами, контролируя и отображая состояние фильтров. Система самодиагностики обеспечивает персонал достоверной информацией о техническом состоянии стенда. Bosch EPS 708 может проверять электромагнитные инжекторы и топливные насосы систем Common Rail производства Bosch и других компаний. Количество распыляемого инжектором топлива измеряется с помощью электроники. Электроника также регулирует давление насоса и подачу смазки.
Стенд также позволяет проверять пьезоинжекторы производства Bosch, Denso и Siemens/Continental, используя специальное дооснащение CRI Piezo. В этот набор включено всё необходимое для всесторонней проверки пьезоинжекторов. Дополнительно к испытаниям на утечку и количество впрыскиваемого топлива с помощью предлагаемого набора можно проверить электрический модуль инжектора на наличие дефектов изоляции. Необходимые технические данные для сравнения результатов тестирования с заводскими параметрами приведены на CD TestData, который доступен по подписке. Кроме этого, Bosch впервые предложил тест для определения стабильности распыла топлива инжектором. Это очень точная проверка, которая позволяет выявлять специфические дефекты инжекторов Common Rail.
Стенд получил новую систему фиксации инжекторов, позволяющую уменьшить время их установки и повысить безопасность тестирования. С помощью монтажного комплекта CRI/CRIN 848 H можно одновременно закрепить на стенде до четырёх инжекторов Common Rail для грузовых автомобилей и коммерческого транспорта или шесть инжекторов Common Rail для легковых автомобилей.
Стенд также позволяет проверять пьезоинжекторы производства Bosch, Denso и Siemens/Continental, используя специальное дооснащение CRI Piezo.
Номер для заказа
Стенд EPS 708 для проверки насосов и инжекторов Common Rail, встроенная система охлаждения - 0 683 708 020
Дооснащение CP1/CP3 (только для EPS 708) - 1 687 010 346
Дооснащение CRI 846 H - 1 687 002 846
Дооснащение CRI/CRIN 848 H - 1 687 002 848
CRIN - 1 687 001 925
CRI Piezo - 1 687 010 333
CRI Delphi / Denso - 1 687 010 186
CP Delphi / Denso / Siemens - 1 687 010 183
CP4 - 1 687 010 390
Комплект поставки:
Испытательный стенд
19-дюймовый тонкопленочный монитор
ПК с дисководом CD/DVD
Мышь
Сетевой провод
Гидравлические шланги
Пакет программного обеспечения
Защитный чехол
EPS 708 без охлаждения (400 В) Номер для заказа: 0 683 708 001
EPS 708 с интегрированным охлаждением (400 В) Номер для заказа: 0 683 708 020
Аксессуары
Подача смазочного масла (1 687 001 931)
Крепежный уголок для CP (1 688 010 129)
Насадка для насоса СP1/CP3 (1 687 010 346)
Шланг высокого давления для 2500 бар (длиной 1000 мм) (1 687 016 064)
Испытательный комплект для насоса CRI 846 H (1 687 002 846)
CRIN (1 687 001 925)
Крепежная скоба CRIN для измерения количества возврата инжектора (1 687 016 080)
Адаптерный провод, если используется 2 CRIN (1 684 463 711)
Испытательный комплект для насоса CRI/CRIN 848 H (1 687 002 848)
Шланг высокого давления 250 МПа (2500 бар, 750 мм) (1 687 016 070)
CRI Delphi/Denso (1 687 010 186)
CRI Piezo (1 687 010 333)
Комплект для камеры впрыска (1 685 438 631)
Струйный принтер с соединительным проводом USB (1 687 001 850)
Комплект испытательных напорных трубопроводов 250 МПа (2500 бар, 6 шт.) (1 687 016 065)
Приводная муфта для цапфовой муфты (1 686 401 026)
Насадка для насоса CP (Delphi, Denso, Siemens) (1 687 010 183)
Технические данные: EPS 708
| Степень защиты | IP 43 |
| Входная частота | 50 / 60 Гц |
| Мощность | 8 кВт |
| Число фаз | 3 P / PE |
| Крутящий момент на холостом ходу (двигатель) | 23 Нм |
| Максимальный крутящий момент (двигатель) | 61 Нм |
| Диапазон частоты вращения | 0 – 4000 мин-1 |
| Предвключенный предохранитель пользователя | 40 A |
| Максимально допустимая температура окружающей среды | 40°C |
| Высота оси (высота от основания крепления до середины оси ТНВД) | 110 мм |
| Безлюфтовая пластинчатая муфта согласно | 2600 ISO Нм/° |
| Магистраль рассчитана до | 250 МПа |
| Испытательное давление | 18 – 220 МПа |
| Давление подкачивающего насоса | 10 - 500 кПа |
| Давление смазочного масла (специальные принадлежности) | 100 - 600 кПа |
| Испытательное масло | Ок. 55 л |
| Камера для отработанного масла | Ок. 10 л |
| Смазочное масло (специальные принадлежности) | Ок. 8 л |
| Размеры (Ш x В x Г) | 2100 x 1850 x 790 мм |
| Вес | 900 кг |
