40 - Торцовые насадки
  | Производитель: STAHLWILLE |
Описаниеметрические размеры: DIN 3124/ISO 2725-1, ASME B 107.5M, Е DIN ЕN 3709 (стандарты), американские размеры: ASME B 107.1, Fed. Spec. GGG-W-641, SAE AS 954-E (стандарты), HPQ-высококачественная сталь, хромированные

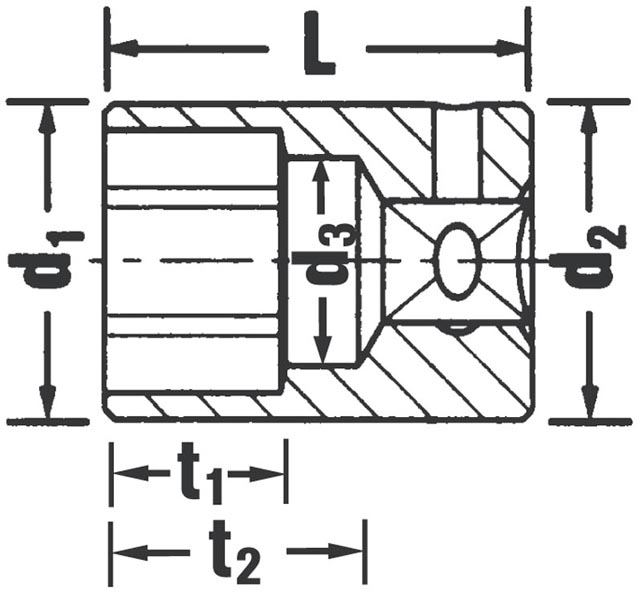

| код |
мм |
d1 мм |
d2 мм |
d3 мм |
длина мм |
t1 мм |
t2 мм |
гр |
|
| 01010003 | 3
|
5,6 | 10,7 | 2,5 | 23 | 2 | 15 | 7 | 10 |
| 01010032 | 3,2 | 5,6 | 10,7 | 2,5 | 23 | 2 | 15 | 8 | 10 |
| 01010035 | 3,5 | 6 | 10,7 | 2,5 | 23 | 2,5 | 15 | 8 | 10 |
| 01010004 | 4 | 6,7 | 10,7 | 3,2 | 23 | 3,5 | 15 | 9 | 10 |
| 01010045 | 4,5 | 7,3 | 10,7 | 3,7 | 23 | 4 | 15 | 9 | 10 |
| 01010005 | 5 | 7,9 | 10,7 | 4 | 23 | 4,5 | 15 | 9 | 10 |
| 01010055 | 5,5 | 8,5 | 10,7 | 4,5 | 23 | 6 | 15 | 9 | 10 |
| 01010006 | 6 | 9,2 | 10,7 | 5 | 23 | 6 | 15 | 9 | 10 |
| 01010007 | 7 | 10,7 | 10,7 | 6 | 23 | 6,5 | 13,4 | 10 | 10 |
| 01010008 | 8 | 11,6 | 11,6 | 7 | 23 | 8 | 13,1 | 11 | 10 |
| 01010009 | 9 | 12,8 | 12,8 | 8 | 23 | 8 | 12,8 | 14 | 10 |
| 01010010 | 10 | 14,3 | 14,3 | 9 | 23 | 8 | 14,9 | 17 | 10 |
| 01010011 | 11 | 15,5 | 15,5 | 10 | 23 | 9 | 14,6 | 19 | 10 |
| 01010012 | 12 | 16,5 | 16,5 | 11 | 23 | 9,5 | 14,3 | 24 | 10 |
| 01010013 | 13 | 17,8 | 17,8 | 12 | 23 | 9,5 | 14 | 26 | 10 |
| 01010014 | 14 | 18,8 | 18,8 | 13 | 24 | 10 | 14,7 | 32 | 10 |
