447aSP - Адаптер Spline-Drive
  | Производитель: STAHLWILLE |
ОписаниеВнимание! Измененные установочные значения на моментных ключах, MS-33787, MIL-W-8982, HPQ-высококачественная сталь, вороненый.

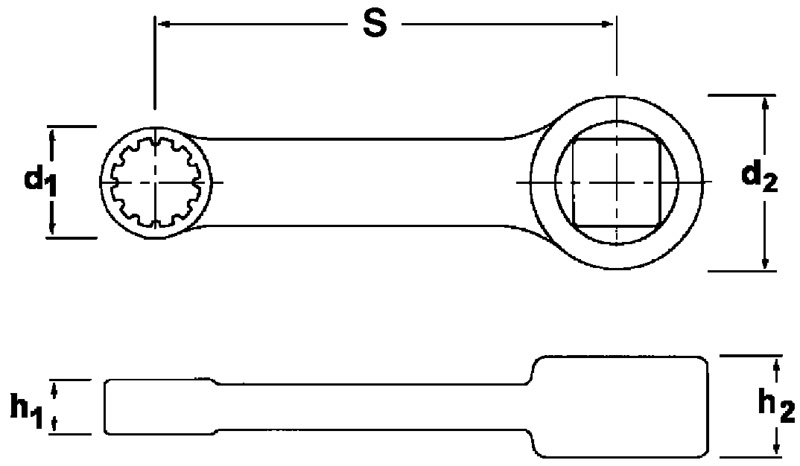

| код |
Spline Pазмер |
" |
d1 мм |
d2 мм |
h1 мм |
h2 мм |
S мм |
гр |
|
| 02480014 | 7 | 7/32 | 9,4 | 19 | 6 | 11 | 50,8 | 27 | 1 |
| 02480016 | 8 | 1/4 | 10,4 | 19 | 6 | 11 | 50,8 | 27 | 1 |
| 02480018 | 9 | 9/32 | 11,5 | 19 | 6 | 11 | 50,8 | 29 | 1 |
| 02480020 | 10 | 5/16 | 12,4 | 19 | 6 | 11 | 50,8 | 29 | 1 |
| 02480024 | 12 | 3/8 | 14,9 | 19 | 8 | 11 | 50,8 | 40 | 1 |
| 02480028 | 14 | 7/16 | 17 | 19 | 9,2 | 11 | 50,8 | 50 | 1 |
| 02480032 | 16 | 1/2 | 19 | 19 | 9,2 | 11 | 50,8 | 59 | 1 |
| 02480034 | 18 | 9/16 | 21 | 19 | 9,2 | 11 | 50,8 | 55 | 1 |
| 02480036 | 20 | 5/8 | 23 | 19 | 12 | 11 | 50,8 | 74 | 1 |
