7707 W - Электронный прибор для проверки динамометрических ключей.

Sensotork®

Электронное испытательное устройство для моментных ключей Sensotork®

Компактный прибор для заводских испытаний, легко расширяемый за счет сменных датчиков.
Высокая точность за счет плоской конструкции датчиков, а также первичной обработки и преобразования результатов измерения в цифровую форму непосредственно в датчике.
Высокая надежность за счет дополнительной индикации фактически приложенного крутящего момента при затяжке предельными моментными ключами.

Электронный прибор для заводских испытаний моментных ключей включает следующие компоненты:
● датчик (зарегистрированный дизайн)
● держатель
● индикаторное устройство (зарегистрированный дизайн)
● штатив для индикаторного устройства (с кабелем 1,5 м)
● спиральный кабель
● блок питания от сети 110- 230 В (со сменными адаптерами для розеток) или возможно непосредственное подключение к бортовой сети легкового автомобиля 12 В (в стандартный комплект поставки не входит).
● четырехгранный адаптер (№ 7707-2W, № 7707-2-1W, № 7707-2-2W, № 7707-3W)
Пригоден для выполнения измерений, как по часовой, так и против часовой стрелки. Легко заменяемые датчики крепятся в держателе быстроразъемным фиксатором (QuickRelease). Малые поперечные усилия за счет плоской конструкции датчиков, автоматическое распознавание датчиков, гибкость и простота применения за счет выбора горизонтального или вертикального положения при испытаниях и возможности различного размещения индикаторного устройства, дополнительный штатив (с кабелем 1,5 м) для крепления индикаторного устройства и улучшения визуального наблюдения при испытании длинных моментных ключей, расширенный измерительный диапазон от 2% до 100% номинального значения. Программное обеспечение № 7759-2, включая USB адаптер и кабель с контактным штекером обеспечивает передачу данных измерений на ПК, документирование и составление свидетельств о калибровке согласно DIN EN 6789: 2003 (без дополнительного внешнего источника тока, электропитание от ПК). При периодической калибровке отдельных датчиков испытательный прибор остается на месте и готов к использованию. Широкий эксплуатационный диапазон (от -20°C до +60°C). Соответствует стандарту DIN 51309: 2005, класс 2 и директиве DKD-R 3-8: 2003. С заводским сертификатом. Поставляется в прочном пластмассовом ящике.

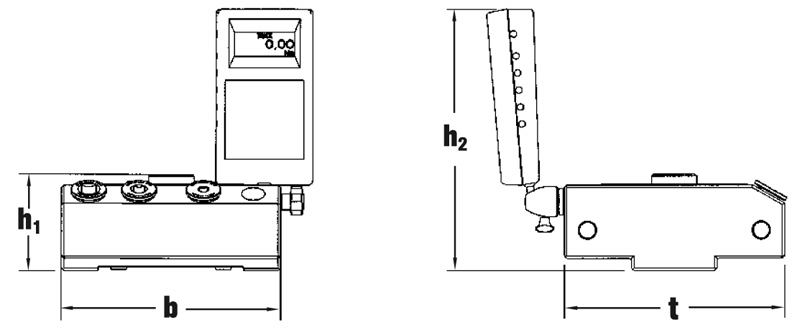

код	№	Область Н м	Область ft.lb	Область in.lb	"	ширина мм	h1 мм	h2 мм	t мм	гр	гр с ящиком
96521080	7707-1W	0,4-20	0,3-15	3,5-177	1/4	180	79	215	180	6255	9500
96521072	7707-2W 1)	2-100	1,5-74	18-885	3/8	180	79	215	180	7025	10300
96521083	7707-2-1W 2)	4-200	3-148	35-1770	1/2	180	79	215	180	7511	10975
96521084	7707-2-2W 3)	8-400	6-295	71-3540	3/4	180	79	215	180	7654	11100
96521082	7707-3W 4)	25-1100	18-812	221-9736	3/4	180	79	215	180	7495	11000
1) с четырехгранным адаптером № 409M (1/4" внутр. x 3/8" наруж.) 2) с четырехгранными адаптерами № 7789-4 (1/4" внутр. x 1/2" наруж.), № 7789-5 (3/8" внутр. x 1/2" наруж.) 3) с четырехгранными адаптерами № 7787 (1/4" внутр. x 3/4" наруж.), № 7788 (3/8" внутр. x 3/4" наруж.), № 7789 (1/2" внутр. x 3/4" наруж.) 4) с четырехгранными адаптерами № 7787 (1/4" внутр. x 3/4" наруж.), № 7788 (3/8" внутр. x 3/4" наруж.), № 7789 (1/2" внутр. x 3/4" наруж.)
