Рекомендации по выбору мотопомпы
ОПРЕДЕЛИТЕ КАЧЕСТВО ВОДЫ
Для использования в индивидуальном хозяйстве рекомендуется использовать мотопомпы для чистой или слабозагрязненной воды: они имеют достаточную производительность и высокое качество. Если качество воды заранее не известно, рекомендуется использовать мотопомпы для загрязненной воды.
РАССЧИТАЙТЕ НУЖНУЮ ВЫСОТУ ПОДЪЕМА
Исходными данными для подбора являются:
1) Максимальная производительность (л/мин)
2) Высота водяного столба между расположением мотопомпы и точкой разбора.
3) Потери во время передачи воды (гидравлическое сопротивление в трубопроводах, соединениях, кранах).
При этом расчет ведется по следующим формулам:
H = Hs + Hd + Pr
L = Ls + Ld + K, где:

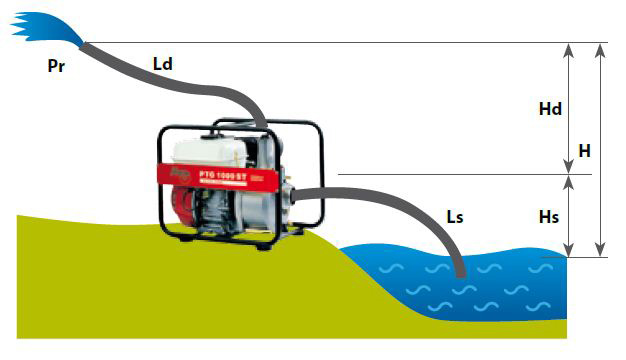

H – высота точки разбора от поверхности забора воды;
Hs – высота расположения помпы по отношению уровня забора воды;
Hd – высота подъема;
Pr – давление жидкости на выходе в точке разбора(1 бар = 10 м. вод. столба);
L – общая длина трубопровода от точки забора до точки разбора;
Ls – длина трубопровода от точки забора до помпы;
Ld – длина трубопровода от помпы до точки разбора;

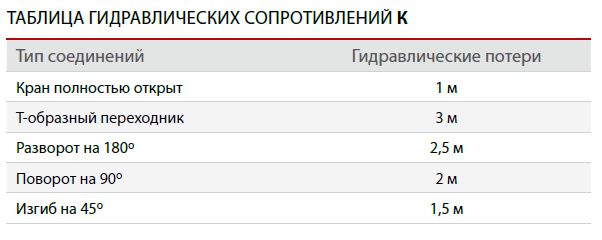

K – эквивалент в метрах гидравлических потерь (см. таблицу).
Определив высоту точки разбора и длины трубопровода, можно вычислить эквивалентную высоту подъема: Hэ = H + 0,25*L

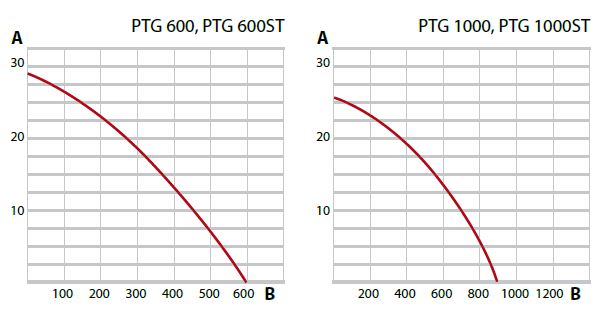

Для удобства определения реального расхода жидкости для конкретной модели мотопомп существуют специальные графики:
Где:
A – высота подъема (м)
B – производительность (л/мин)
Пример расчета:
Для мотопомпы производительностью 600 л/мин с патрубками 2х2 дюйма или 50х50 мм, установленной на расстоянии 2 м от водоема (Ls = 2 м) с длиной подающего шланга 50 м (Ld = 50 м). Дополнительно подсоединен кран (К = 1 м).
Помпа установлена на высоте 5 м от поверхности водоема (Hs = 5 м).
Высота точки разбора от мотопомпы – 2 м (Hd = 2 м).
Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм, что соответствует примерно 5 м водяного столба (Pr = 5 м).
1. Общий расчет длины трубопровода: L = Ls + Ld K = 2 + 50 + 1 = 53 м
2. Расчет общей высоты подъема: H = Hs + Hd + Pr = 5 + 2 + 5 = 12 м
3. Расчет эквивалентной высоты подъема: Hэ = H + 0,25*L = 12 + 0,25*53 = 25 м
4. По графику для данной модели помпы величина расхода воды в точке разбора при полученном значении эквивалентной высоты составляет примерно 140 л/мин.
Рекомендации по эксплуатации мотопомпы
1. Перед запуском двигателя помпы необходимо наполнить ее рабочий объем жидкостью; включать мотопомпу «всухую» не рекомендуется. В силу конструктивных особенностей механизм насоса не предназначен для перекачивания воздуха, и «сухой» старт приведет к тому, что колесо будет крутиться вхолостую. Нужно учитывать также, что циркулирующая жидкость охлаждает двигатель, и работа на холостом ходу может привести к его перегреву. По этой же причине мотопомпы не способны перекачивать горячие (с температурой выше 30 град) жидкости.
2. В процессе эксплуатации во избежание гидравлического удара и повреждения лопастей колеса необходимо следить за тем, чтобы в заборный шланг не попадал воздух. Для этого конец заборного рукава не должен находиться очень близко к поверхности воды. Для повышения надежности и долговечности работы помпы рекомендуется устанавливать на нее армированный всасывающий шланг.
3. Для повышения надежности и долговечности работы помпы рекомендуется устанавливать на нее армированный всасывающий шланг.
4. При работе мотопомпы во избежание повреждения рабочего колеса следует избегать попадания в него крупных частиц из перекачиваемой жидкости. Поэтому специалисты рекомендуют ставить на всасывающий шланг мотопомпы фильтры.
5. Особое внимание необходимо уделять правильному хранению мотопомпы. При хранении агрегата в неотапливаемом помещении нужно слить из него всю воду, чтобы она не замерзла внутри насоса и не привела к его выходу из строя.
Опубликовано: 06.06.2012
